以下、本発明について詳細を説明する。 The following, it will be described in detail the present invention.

電着塗料組成物 Electrodeposition coating composition
本発明の電着塗料組成物は、チタン化合物（Ａ）及び基体樹脂（Ｂ）を含有する。 Electrodeposition coating composition of the present invention contains a titanium compound (A) and the base resin (B).

≪チタン化合物（Ａ）≫ «Titanium compound (A)»

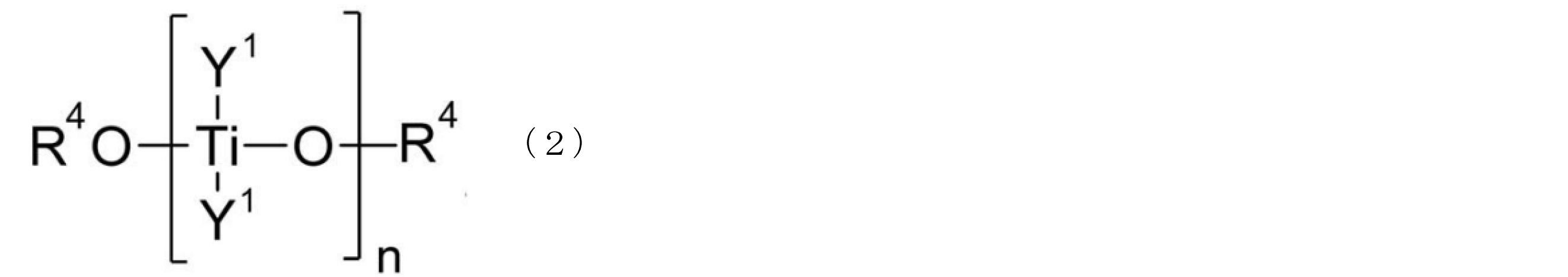

チタン化合物（Ａ）は、上記化学式（２）で表される構造を有するか又は上記化学式（２）で表される化合物が多量化した構造を有する少なくとも一種のチタン化合物である。 The titanium compound (A) is at least one titanium compound having a or a compound represented by the chemical formula (2) has a large amount of structures having a structure represented by the chemical formula (2). このようなチタン化合物（Ａ）の製造方法は、特に限定されないが、一例では、チタン化合物（Ａ）は、ジカルボニル化合物（ａ－１１）の１種以上とアルコキシチタン化合物（ａ－１２）の１種以上とを反応させて得られるチタン錯体（ａ－１）の１種以上と、ホウ酸及び炭素数３～８のカルボン酸の少なくとも１種からなる酸化合物（ａ－２）を反応させて得られる反応生成物である。 Method of manufacturing such a titanium compound (A) is not particularly limited, in one example, the titanium compound (A) is one or more and the alkoxy titanium compound of the dicarbonyl compound (a-11) in (a-12) and one or more titanium complex (a-1) obtained by reacting with one or more, reacting the acid compound of at least one of boric acid and carboxylic acids having 3 to 8 carbon atoms (a-2) is a reaction product obtained Te. チタン錯体（ａ－１）と酸化合物（ａ－２）の反応は、金属化合物（Ｄ）及び／又はフィラーの存在下で行なってもよい。 The reaction of the titanium complex (a-1) and the acid compound (a-2) may be conducted in the presence of a metal compound (D) and / or fillers.
以下、各構成要素について詳細に説明する。 The following, it will be described in detail each component.

（ジカルボニル化合物（ａ－１１）） (Dicarbonyl compound (a-11))

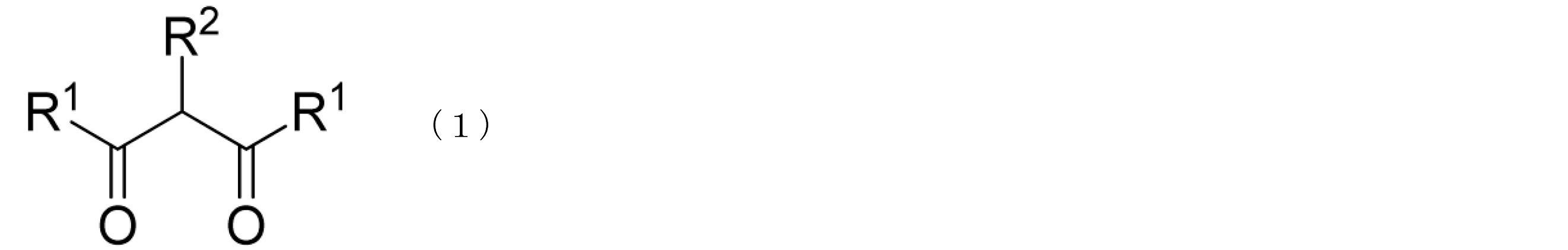

ジカルボニル化合物（ａ－１１）は、化学式（１）で表される１，３－ジカルボニル化合物である。 Dicarbonyl compound (a-11) is a 1,3-dicarbonyl compound represented by the chemical formula (1).
化学式（１）： Chemical formula (1):

化学式（１）中、Ｒ ^１は、互いに同一又は異なって、炭化水素基、アルコキシ基又は１級或いは２級のアミノ基を表す。 Chemical formula (1), R ^1, equal to or different from each other, a hydrocarbon group, an alkoxy group or a primary or secondary amino groups.

炭化水素基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、t-ブチル基、ペンチル基、ヘキシル基、シクロヘキシル基、ヘプチル基、オクチル基、ドデカニル基、オクタデカニル基などの飽和炭化水素基、ビニル基、アリル基、プレニル基、クロチル基、シクロペンタジエニル基、フェニル基、トリル基、キシリル基、置換基を有するアリール基などの不飽和炭化水素基が挙げられる。 Examples of the hydrocarbon group include a methyl group, an ethyl group, a propyl group, an isopropyl group, a butyl group, an isobutyl group, t- butyl group, a pentyl group, a hexyl group, a cyclohexyl group, a heptyl group, an octyl group, dodecanyl group, octadecanyl saturated hydrocarbon groups such as groups, and an unsaturated hydrocarbon group such as an aryl group having a vinyl group, an allyl group, a prenyl group, a crotyl group, a cyclopentadienyl group, a phenyl group, a tolyl group, a xylyl group, a substituent It is. これらのうち、炭素数１～１２の炭化水素基が好ましく、メチル基、フェニル基、置換基を有するアリール基が特に好ましい。 Of these, preferable are hydrocarbon groups of 1 to 12 carbon atoms, a methyl group, a phenyl group, an aryl group having a substituent are particularly preferable.

アルコキシ基としては、メトキシ基、エトキシ基、プロポキシ基、イソプロポキシ基、ブトキシ基、イソブトキシ基、t-ブトキシ基、ペンチロキシ基、ヘキシロキシ基、ヘプチロキシ基、オクチロキシ基、２－エチルヘキシロキシ基、ノニロキシ基、デカニロキシ基、ドデカニロキシ基、フェノキシ基などが挙げられる。 As the alkoxy group, methoxy group, an ethoxy group, a propoxy group, isopropoxy group, butoxy group, isobutoxy group, t- butoxy group, pentyloxy group, hexyloxy group, heptyloxy group, octyloxy group, 2-ethyl hexyloxy group, Nonirokishi group , Dekanirokishi group, Dodekanirokishi group, and a phenoxy group, and the like. これらのうち、炭素数１～１２のアルコキシ基が好ましく、メトキシ基、エトキシ基、t-ブトキシ基が特に好ましい。 Of these, preferably an alkoxy group having 1 to 12 carbon atoms, a methoxy group, an ethoxy group, t- butoxy group are particularly preferred.

１級或いは２級のアミノ基としては、ジメチルアミノ基、ジエチルアミノ基、ジイソプロピルアミノ基、フェニルアミノ基、メチルフェニルアミノ基、エチルフェニルアミノ基、置換基を有するアリールアミノ基などが挙げられる。 The primary or secondary amino group, dimethylamino group, diethylamino group, diisopropylamino group, phenylamino group, methylphenyl group, ethylphenyl group, an aryl amino group having a substituent group. これらのうち、炭素数１～１２の２級のアミノ基が好ましい。 Among these, preferred are secondary amino group having 1 to 12 carbon atoms.

化学式（１）中、Ｒ ^２は、水素原子又は炭化水素基を表す。 In the chemical formula (1), R ² represents a hydrogen atom or a hydrocarbon group. 炭化水素基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、ペンチル基、ヘキシル基、シクロヘキシル基、ヘプチル基、オクチル基、ドデカニル基、オクタデカニル基などの飽和炭化水素基、ビニル基、アリル基、プレニル基、クロチル基、シクロペンタジエニル基、フェニル基、ベンジル基などの不飽和炭化水素基が挙げられる。 Examples of the hydrocarbon group include a methyl group, an ethyl group, a propyl group, an isopropyl group, a butyl group, an isobutyl group, a pentyl group, a hexyl group, a cyclohexyl group, a heptyl group, an octyl group, dodecanyl group, and saturated hydrocarbons such as octadecanyl groups hydrogen group, a vinyl group, an allyl group, a prenyl group, a crotyl group, a cyclopentadienyl group, a phenyl group, and an unsaturated hydrocarbon group such as a benzyl group. これらのうち、水素原子、炭素数１～１２の炭化水素基が好ましく、水素原子が特に好ましい。 Of these, a hydrogen atom, a hydrocarbon group of 1 to 12 carbon atoms preferably a hydrogen atom is particularly preferred.

ジカルボニル化合物（ａ－１１）としては、例えば、２，４－ペンタンジオン、２，４－ヘキサンジオン、２，４－ペンタデカンジオン、２，２，６，６－テトラメチル－３，５－ヘプタンジオン、１－フェニル－１，３－ブタンジオン、１－（４－メトキシフェニル）－１，３－ブタンジオン等の１－アリール－１，３－ブタンジオン、１，３－ジフェニル－１，３－プロパンジオン、１，３－ビス（２－ピリジル）－１，３－プロパンジオン、１，３－ビス（４－メトキシフェニル）－１，３－プロパンジオン等の１，３－ジアリール－１，３－プロパンジオン、３－ベンジル－２，４－ペンタンジオン等のジケトン類、メチルアセトアセテート、エチルアセトアセテート、ブチルアセトアセテート、t-ブチルアセトアセテート、エチル３－オキソヘキサノエート等のケトエステル類、Ｎ，Ｎ－ジメチルアセトアセタミド、Ｎ，Ｎ－ジエチルアセトアセタミド、アセトアセトアニリド等のケトアミド類、ジメチルマロネート、ジエチルマロネート、ジフェニルマロネート等のマロン酸エステル類、Ｎ，Ｎ，Ｎ'，Ｎ'－テトラメチルマロンアミド、Ｎ，Ｎ，Ｎ'，Ｎ'－テトラエチルマロンアミド等のマロン酸アミド類が挙げられ、２，４－ペンタンジオン、１－アリール－１，３－ブタンジオン、１，３－ジアリール－１，３－プロパンジオン等のジケトン類が特に好ましい。 The dicarbonyl compound (a-11), for example, 2,4-pentanedione, 2,4-hexanedione, 2,4-pentadecane-dione, 2,2,6,6-tetramethyl-3,5-heptane dione, 1-phenyl-1,3-butanedione, 1- (4-methoxyphenyl) -1,3-butanedione in such 1-aryl-1,3-butanedione, 1,3-diphenyl-1,3-propane dione , 1,3-bis (2-pyridyl) -1,3-propane dione, 1,3-bis (4-methoxyphenyl) -1,3-propane dione 1,3-diaryl-1,3-propane, etc. dione, 3-benzyl-2,4-diketones, such as pentanedione, methyl acetoacetate, ethyl acetoacetate, butyl acetoacetate, t- butyl acetoacetate, ethyl 3-oxo-hexanoate ketoesters such as benzoate, N, N - dimethylacetamide acetamide, N, N- diethyl aceto acetamide, ketoamides such as acetoacetanilide, dimethyl malonate, diethyl malonate, malonic acid esters such as diphenyl malonate, N, N, N ', N '- tetramethyl malonamide, N, N, N', malonic acid amides such as N'- tetraethyl malonamide can be mentioned, 2,4-pentanedione, 1-aryl-1,3-butanedione, 1,3 - diketones such as diaryl-1,3-dione are especially preferred.

（アルコキシチタン化合物（ａ－１２）） (Alkoxy titanium compound (a-12))

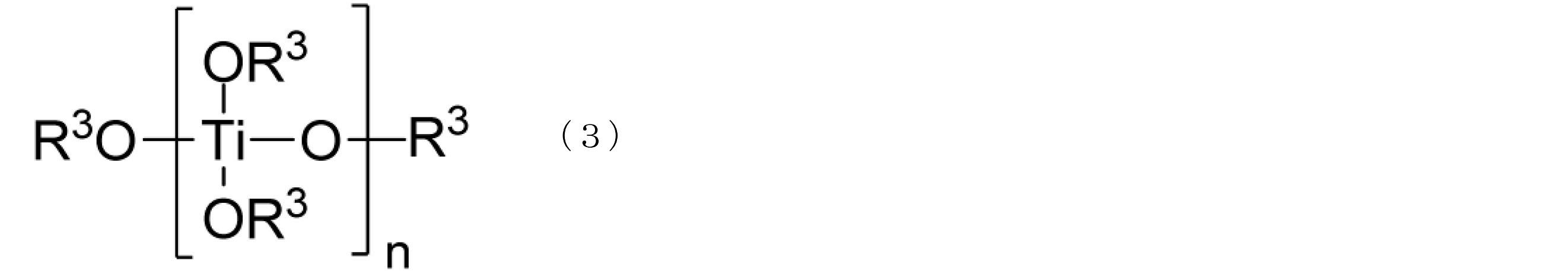

アルコキシチタン化合物（ａ－１２）は、下記化学式（３）で表されるチタン化合物である。 Alkoxy titanium compound (a-12) is a titanium compound represented by the following chemical formula (3).
化学式（３）： Chemical formula (3):

化学式（３）中、Ｒ ^３は、互いに同一又は異なって、炭化水素基を表す。 In the chemical formula ^(3), R 3 are the same or different from each other, represent a hydrocarbon group. 炭化水素基としては、例えば、メチル基、エチル基、プロピル基、イソプロピル基、ブチル基、イソブチル基、ｔ－ブチル基、ペンチル基、ヘキシル基、シクロヘキシル基、ヘプチル基、オクチル基、２－エチルヘキシル基などの飽和炭化水素基、ビニル基、アリル基、プレニル基、クロチル基、シクロペンタジエニル基、フェニル基などの不飽和炭化水素基が挙げられる。 Examples of the hydrocarbon group include a methyl group, an ethyl group, a propyl group, an isopropyl group, a butyl group, an isobutyl group, t- butyl group, a pentyl group, a hexyl group, a cyclohexyl group, a heptyl group, an octyl group, a 2-ethylhexyl group saturated hydrocarbon groups such as a vinyl group, an allyl group, a prenyl group, crotyl group, cyclopentadienyl group, and unsaturated hydrocarbon groups such as a phenyl group. これらのうち、炭素数１～８の炭化水素基が好ましく、イソプロピル基、ブチル基が特に好ましい。 Of these, preferable are hydrocarbon groups of 1 to 8 carbon atoms, an isopropyl group, a butyl group are particularly preferable. 化学式（３）中、ｎは１～１０の整数を表し、１～７が好ましく、１～４が特に好ましい。 In the chemical formula (3), n represents an integer of 1-10, preferably 1-7, particularly preferably 1-4.

アルコキシチタン化合物（ａ－１２）としては、例えば、テトラメトキシチタン、テトラエトキシチタン、テトラプロポキシチタン、テトライソプロポキシチタン、テトラブトキシチタン、テトラキス（２－エチルヘキシルオキシ）チタン、テトラブトキシチタン２量体、テトラブトキシチタン４量体、テトラブトキシチタン７量体、テトラブトキシチタン１０量体等が挙げられ、テトライソプロポキシチタン、テトラブトキシチタン、テトラブトキシチタン２量体、テトラブトキシチタン４量体が特に好ましい。 Alkoxy As the titanium compound (a-12), for example, tetramethoxy titanium, tetraethoxy titanium, tetrapropoxy titanium, tetraisopropoxytitanium, tetrabutoxytitanium, tetrakis (2-ethylhexyl oxy) titanium, titanium tetrabutoxide dimer, tetrabutoxytitanium tetramer, tetrabutoxytitanium 7-mer, include tetrabutoxytitanium 10 the amount of the body, etc., tetraisopropoxytitanium, tetrabutoxytitanium, tetrabutoxytitanium dimer, tetrabutoxytitanium tetramer are particularly preferred .

＜チタン錯体（ａ－１）＞ <Titanium complex (a-1)>

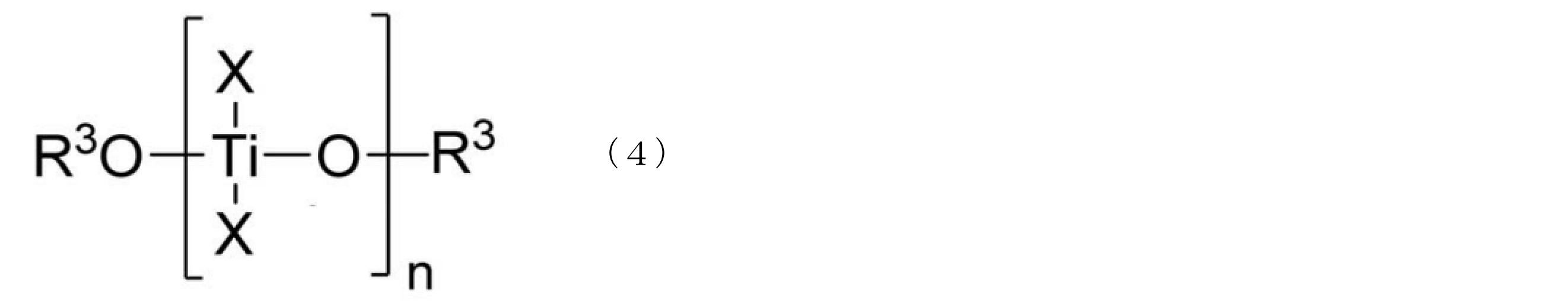

チタン錯体（ａ－１）は、ジカルボニル化合物（ａ－１１）の１種以上とアルコキシチタン化合物（ａ－１２）の１種以上とを反応させて得られるものである。 Titanium complex (a-1) are those obtained by reacting one or more of the dicarbonyl compounds 1 or more and the alkoxy titanium compound (a-11) (a-12).

ジカルボニル化合物（ａ－１１）／アルコキシチタン化合物（ａ－１２）の反応モル比は、特に制限がないが、例えば、１～３０であり、好ましくは１～２ｎ、さらに好ましくは２～２ｎの範囲で行う。 Dicarbonyl compound (a-11) / alkoxy titanium compound reaction molar ratio of (a-12) is not particularly limited, but for example, from 1 to 30, preferably 1 ~ 2n, more preferably of 2 ~ 2n It carried out in the range. 本反応においては、アルコキシチタン化合物（ａ－１２）のＯＲ ^３基１モルに対して、ジカルボニル化合物（ａ－１１）を１モルまで反応させることができ、１，３－ジカルボニレートがチタン原子に結合しＲ ^３ ＯＨが遊離する。 In this reaction, the relative OR ³ groups per mol of alkoxy titanium compound (a-12), dicarbonyl compound (a-11) can be reacted with up to 1 mol, 1,3 radical Boni rate of titanium bound to ^R 3 OH is liberated atom.

アルコキシチタン化合物（ａ－１２）は、２ｎ＋２個のアルコキシ基を有しており、通常の反応条件では、アルコキシ基は、２ｎ個までが１，３－ジカルボニレートに置換される。 Alkoxy titanium compound (a-12) has a 2n + 2 alkoxy groups, in the usual reaction conditions, alkoxy groups, up to 2n-number is replaced with 1,3-dicarboxylic Boni rate. 従って、チタン錯体（ａ－１）は、下記化学式（４）で表される。 Therefore, titanium complex (a-1) is represented by the following chemical formula (4).

各チタン原子において、１つ以上のアルコキシ基が１，３－ジカルボニレートに置換されることが好ましく、各チタン原子において、２つのアルコキシ基が１，３－ジカルボニレートに置換されることがさらに好ましい。 In each titanium atom is preferably one or more alkoxy groups are replaced by 1,3-dicarboxylic Boni rate in each titanium atom and that two of the alkoxy groups are replaced by 1,3-dicarboxylic Boni Rate it is more preferable. 各チタン原子に配位する１，３－ジカルボニレートは、互いに同一であっても異なっていてもよい。 Coordinating 1,3 radical Boni rate for each titanium atom, it may be different even if the same.

反応形式は、特に制限がなく、バッチ式、連続式等、どのような形式でも良い。 The reaction form is not particularly limited, a batch type, continuous type and the like may be in any format. 例えば、バッチ式の場合、反応缶にアルコキシチタン化合物（ａ－１２）を仕込み攪拌しながらジカルボニル化合物（ａ－１１）を滴下しても良く、反応缶にジカルボニル化合物（ａ－１１）を仕込み攪拌しながらアルコキシチタン化合物（ａ－１２）を滴下してもよい。 For example, in the case of a batch type may be dropwise alkoxy titanium compound to the reaction vessel (a-12) Charge stirring dicarbonyl compound (a-11), dicarbonyl compounds in the reaction vessel to (a-11) While charged stirring alkoxy titanium compound (a-12) may be dropped. また、攪拌しながら、反応缶にジカルボニル化合物（ａ－１１）とアルコキシチタン化合物（ａ－１２）を同時に滴下しても良い。 Furthermore, while stirring, reaction vessel to dicarbonyl compound (a-11) and the alkoxy titanium compound (a-12) can be dropped at the same time. 滴下終了後、適切な温度で攪拌を継続し反応熟成させてもよい。 After completion of the dropwise addition, or may be continued with stirring at suitable temperature and reacted aging. 反応の際、必要に応じて、溶媒を使用しても良い。 During the reaction, if necessary, a solvent may be used. 使用できる溶媒は、特に制限がないが、例えば、ヘキサン、シクロヘキサン、ヘプタン、トルエン、キシレン等の炭化水素系溶媒、ジエチルエーテル、ジブチルエーテル、t-ブチルメチルエーテル、テトラヒドロフラン、ジオキサン、シクロペンチルメチルエーテル等のエーテル系溶媒、酢酸エチル、酢酸ブチル等のエステル系溶媒、アセトン、メチルエチルケトン、メチルイソブチルケトン等のケトン系溶媒、エチルセルソルブ、ブチルセルソルブ、ジエチレングリコールモノブチルエーテル等のセルソルブ系溶媒、メタノール、エタノール、イソプロパノール、n-プロパノール、n-ブタノール、エチレングリコール等のアルコール系溶媒、ＤＭＦ等のアミド系溶媒、ＤＭＳＯ等のスルホキシド系溶媒等が挙げられる。 The solvent which can be used is not particularly limited, but for example, hexane, cyclohexane, heptane, toluene, a hydrocarbon solvent, diethyl ether and xylene, dibutyl ether, t- butyl methyl ether, tetrahydrofuran, dioxane, etc. cyclopentyl methyl ether ether solvents, ethyl acetate, ester solvents such as butyl acetate, acetone, methyl ethyl ketone, ketone solvents such as methyl isobutyl ketone, ethyl cellosolve, butyl cellosolve, cellosolve-based solvents such as diethylene glycol monobutyl ether, methanol, ethanol, isopropanol , n- propanol, n- butanol, alcohol solvents such as ethylene glycol, amide solvents such as DMF, may be mentioned sulfoxide type solvents such as DMSO and the like.

反応温度は、特に制限はないが、通常、０℃～２００℃、好ましくは、２０℃～１２０℃の範囲で行う。 The reaction temperature is not particularly limited, usually, 0 ℃ ~ 200 ℃, preferably, carried out in the range of 20 ℃ ~ 120 ℃. 反応時間は、仕込みジカルボニル化合物（ａ－１１）の消費度合、生成するＲ ^３ ＯＨ量から判断するため、特に制限はない。 The reaction time, for determining the consumption degree, resulting R ³ OH the amount of charged dicarbonyl compound (a-11), is not particularly limited. 通常、ジカルボニル化合物（ａ－１１）とアルコキシチタン化合物（ａ－１２）を混合攪拌させてから、上記適切な反応温度で５分～２４時間、好ましくは、１５分～６時間の範囲で反応した後、反応を完結させる目的で、常圧濃縮又は減圧濃縮し、生成したＲ ^３ ＯＨを反応系外に留出させる操作を行う。 Typically, the reaction dicarbonyl compound (a-11) and the alkoxy titanium compound after they were mixed with stirring to (a-12), said suitable reaction temperature for 5 minutes to 24 hours, preferably in the range of 15 minutes to 6 hours After, for the purpose of completing the reaction is atmospheric concentrated or concentrated under reduced pressure and the resulting R ³ OH to perform an operation to distill out of the reaction system.
チタン錯体（ａ－１）は、上記反応系の濃縮物として得られる。 Titanium complex (a-1), obtained as a concentrate of the reaction system. このようにして得られたチタン錯体（ａ－１）は、そのまま使用することができるが、必要に応じて、蒸留、再結晶、再沈殿等の方法により精製しても良い。 The thus titanium complex obtained by the (a-1), it can be used as it is, if necessary, distillation, recrystallization, or may be purified by a method such as reprecipitation.

≪チタン化合物（Ａ）≫ «Titanium compound (A)»
チタン化合物（Ａ）は、チタン錯体（ａ－１）の１種以上と、ホウ酸及び炭素数３～８のカルボン酸の少なくとも１種からなる酸化合物（ａ－２）とを反応させて得ることができる。 The titanium compound (A) is obtained by the one or more titanium complex (a-1), an acid compound consisting of at least one of boric acid and carboxylic acids having 3 to 8 carbon atoms (a-2) and reacting the thing I can. この反応は、金属化合物（Ｄ）及び／又はフィラーの存在下で行なってもよい。 The reaction may be conducted in the presence of a metal compound (D) and / or fillers. チタン化合物（Ａ）は、架橋反応の触媒として機能する。 The titanium compound (A) acts as a catalyst for the crosslinking reaction.

炭素数３～８のカルボン酸としては、例えば、マロン酸、コハク酸、フマル酸、マレイン酸、アジピン酸等の脂肪族ジカルボン酸、フタル酸、イソフタル酸、テレフタル酸等の芳香族ジカルボン酸などが挙げられる。 The carboxylic acids having 3 to 8 carbon atoms, for example, malonic acid, succinic acid, fumaric acid, maleic acid, aliphatic dicarboxylic acids such as adipic acid, phthalic acid, isophthalic acid, and aromatic dicarboxylic acids such as terephthalic acid examples are given.
酸化合物（ａ－２）としては、ホウ酸、炭素数３～８の脂肪族ジカルボン酸及び芳香族ジカルボン酸が好ましく、ホウ酸が特に好ましい。 Acid compounds as (a-2), boric acid, aliphatic dicarboxylic acids and aromatic dicarboxylic acids having 3 to 8 carbon atoms Preferably, boric acid is particularly preferred.

酸化合物（ａ－２）／チタン錯体（ａ－１）の反応モル比は、特に制限がないが、好ましくは、０．３～５、さらに好ましくは、０．５～３である。 Acid compound (a-2) / titanium reaction molar ratio of the complex (a-1) is not particularly limited, but preferably 0.3 to 5, still more preferably 0.5 to 3.

チタン錯体（ａ－１）と酸化合物（ａ－２）との反応により、アルコキシ基が酸化合物（ａ－２）由来のボレート又はカルボキシレートに置換される。 By reaction with the titanium complex (a-1) and the acid compound (a-2), an alkoxy group is substituted on the borate or carboxylate derived from an acid compound (a-2). 化学式（４）において、２ｎ個のＸのうちのｍ個が１，３－ジカルボニレートである場合、アルコキシ基の数は、２ｎ＋２－ｍとなる。 In the chemical formula (4), if the m number 1,3 radical Boni rate of the 2n X, the number of alkoxy groups are the 2n + 2-m. これらのアルコキシ基の全部又は一部がボレート又はカルボキシレートに置換される。 All or part of these alkoxy groups is replaced with borate or carboxylate. 従って、チタン錯体（ａ－１）と酸化合物（ａ－２）との反応生成物は、下記化学式（２）で表される。 Therefore, reaction products of titanium complex (a-1) and the oxide compound (a-2) is represented by the following chemical formula (2).

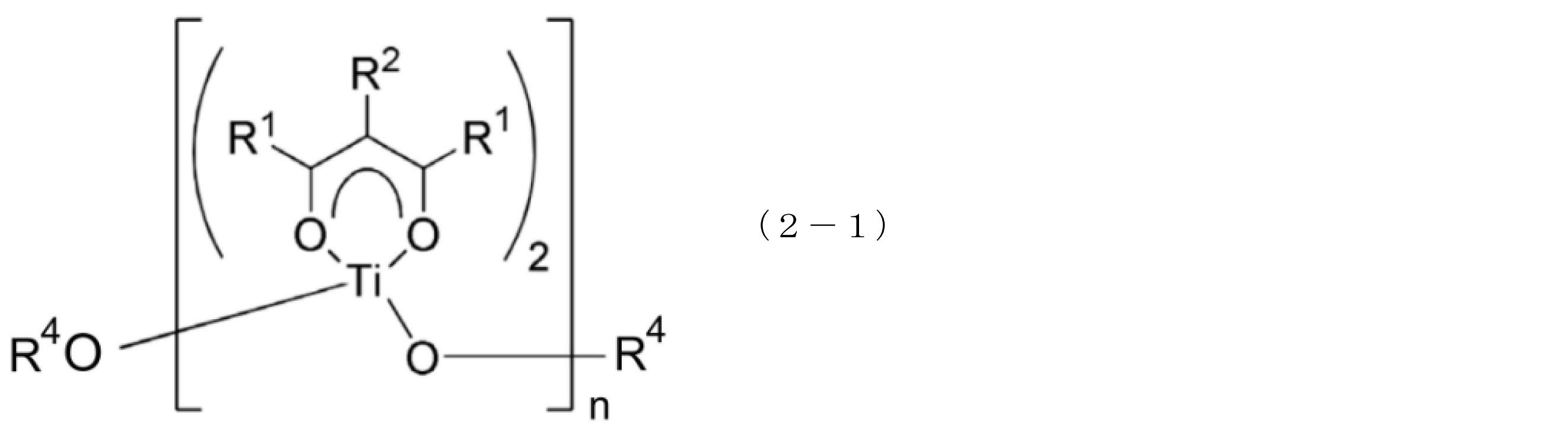

２ｎ個のＹ ^１の全てが１，３－ジカルボニレートである場合の構造は、化学式（２－１）に示す通りである。 Structure when all the 2n-number of ^{Y 1} is a 1,3-dicarboxylic Boni rate is as shown in the chemical formula (2-1).

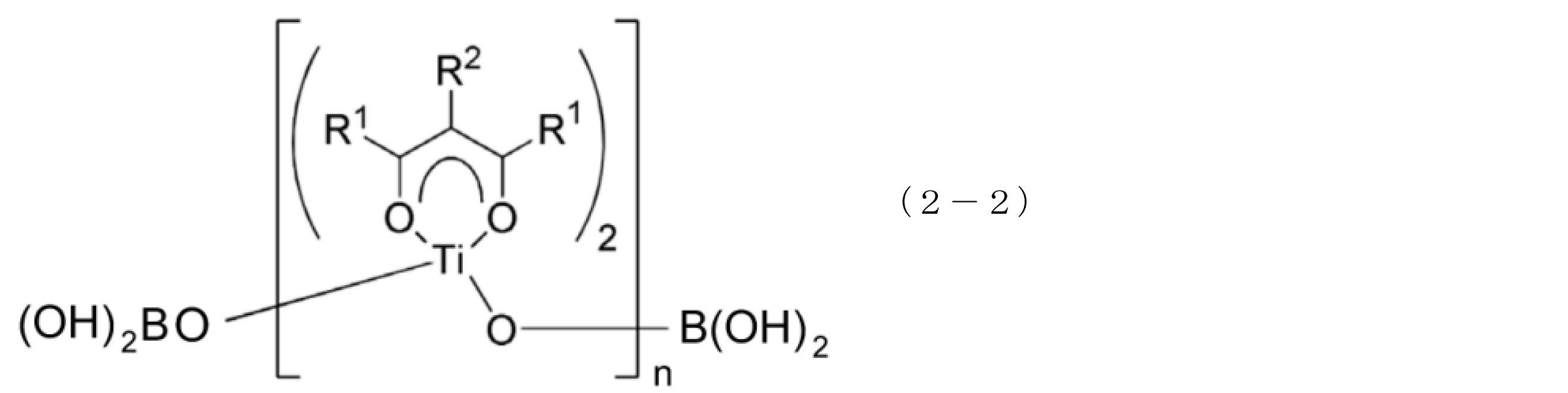

さらに、全てのＯＲ ^４がボレートである場合の構造の１例を示すと、化学式（２－２）が挙げられる。 Moreover, all the OR ⁴ is To give an example of the structure when a borate, the formula (2-2) can be mentioned. 本構造以外に、ボレートのＯＨ基が他の分子と架橋し、Ｂ－Ｏ－Ｂ結合、及び、Ｂ－Ｏ－Ｔｉ結合を有する化合物も存在しうる。 In addition to this structure, OH groups of the borate cross-linked to other molecules, B-O-B bond and compounds having a B-O-Ti bond can exist.

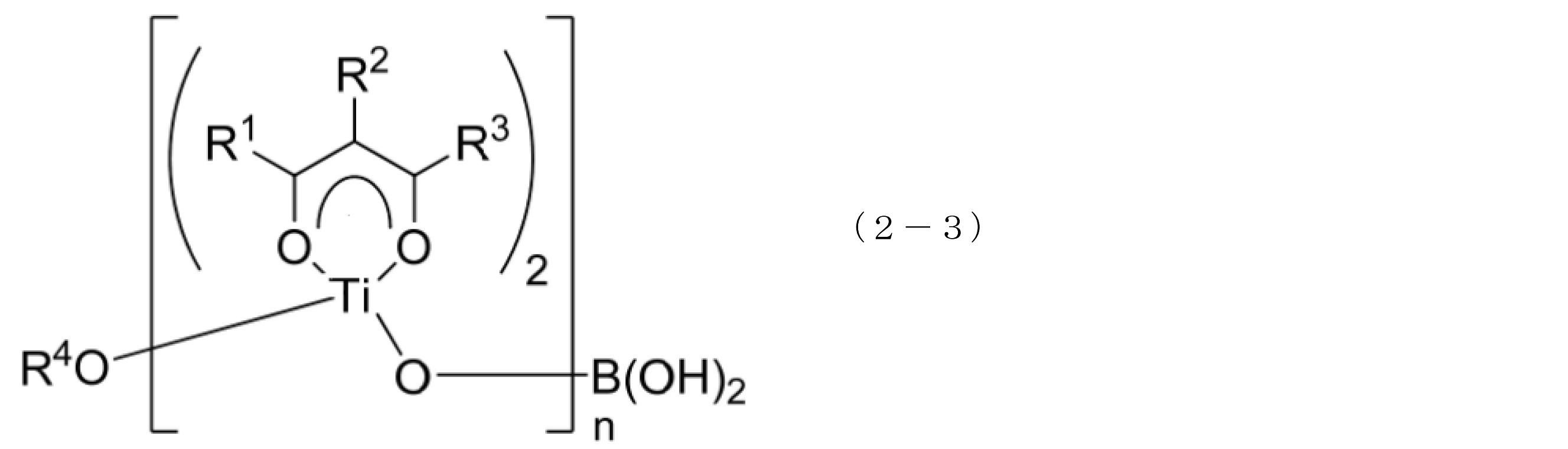

また、１つのＯＲ ^４がボレートである場合の構造の１例を示すと、化学式（２－３）が挙げられる。 Further, one OR ⁴ is To give an example of the structure when a borate, the formula (2-3) can be mentioned. 本構造以外に、ボレートのＯＨ基が他の分子と架橋し、Ｂ－Ｏ－Ｂ結合、及び、Ｂ－Ｏ－Ｔｉ結合を有する化合物も存在しうる。 In addition to this structure, OH groups of the borate cross-linked to other molecules, B-O-B bond and compounds having a B-O-Ti bond can exist.

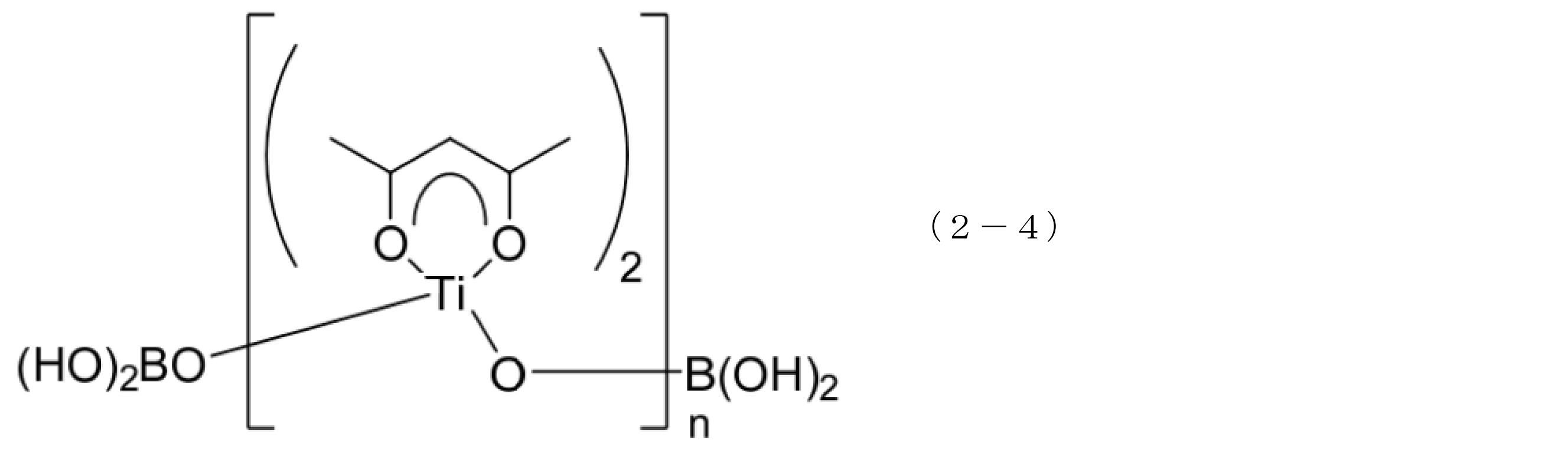

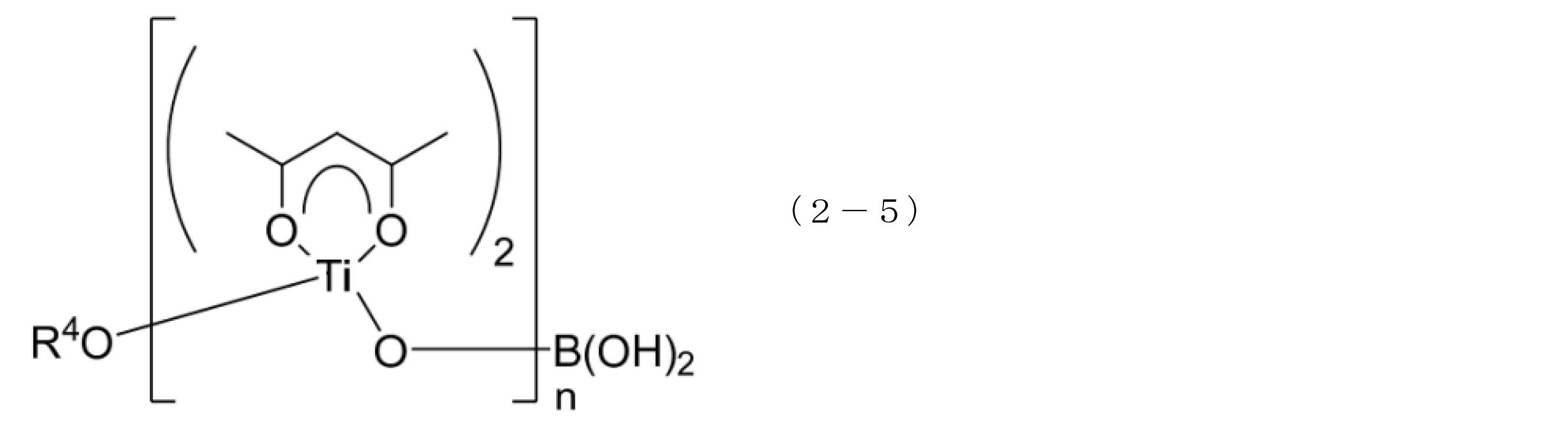

さらに、ジカルボニル化合物（ａ－１１）として、アセチルアセトンが使用され、ｎが１である場合の構造を例示すると、化学式（２－４）、（２－５）のようになる。 Furthermore, dicarbonyl compounds as (a-11), acetylacetone is used, and n is illustrating the structure of the case 1, the formula (2-4) is as shown in (2-5). これらの構造以外に、ボレートのＯＨ基が他の分子と架橋し、Ｂ－Ｏ－Ｂ結合、及び、Ｂ－Ｏ－Ｔｉ結合を有する化合物も存在しうる。 In addition to these structures, OH groups of the borate cross-linked to other molecules, B-O-B bond and compounds having a B-O-Ti bond can exist.

上記反応生成物は、化学式（２）で表される構造のまま安定して単体で存在する場合もあれば、化学式（２）で表される化合物が多量化（例：二～五量化）した構造（環状又は非環状）になる場合もある。 The above reaction product may or may exist alone stably remains a structure represented by the chemical formula (2), a compound represented by the chemical formula (2) a large amount of (for example two-Goryo-ka) was it may become the structure (cyclic or acyclic). チタン化合物（Ａ）は、反応条件等によって、実質的に単一のチタン化合物になる場合もあれば、複数のチタン化合物の混合物になる場合もある。 Titanium compound (A), depending on the reaction conditions, etc., some if substantially into a single titanium compound, it may become the mixture of titanium compound. このような混合物から特定の化合物を単離して触媒として用いてもよく、混合物をそのまま触媒として用いてもよい。 Such mixtures may be used to identify compound as isolated with the catalyst from the mixture may be directly used as a catalyst. どちらの場合であっても、触媒として機能する。 In either case, it functions as a catalyst.

また、チタン錯体（ａ－１）と酸化合物（ａ－２）の反応は、金属化合物（Ｄ）及び／又はフィラーの存在下で行なってもよく、その場合、反応前又は反応中に、チタン錯体（ａ－１）と、金属化合物（Ｄ）及び／又はフィラーを混合することができる。 The reaction of the titanium complex (a-1) and the acid compound (a-2), the metal compound (D) and / or filler may be conducted in the presence of, in which case, before or during the reaction, a titanium a complex (a-1), it is possible to mix the metal compound (D) and / or fillers. この反応によってチタン化合物（Ａ）と、金属化合物（Ｄ）及び／又はフィラーを含む複合触媒が得られる。 The titanium compound by the reaction with (A), the metal compound (D) and / or a composite catalyst containing a filler can be obtained. このような金属化合物（Ｄ）及び／又はフィラーの共存下でチタン錯体（ａ－１）と酸化合物（ａ－２）の反応を行う方法を「共存複合触媒調製法」と称する。 The method of performing the reaction of the metal compound (D) and / or titanium complexes in the presence of the filler (a-1) and the acid compound (a-2) it is referred to as "coexisting composite catalyst preparation method".

金属化合物（Ｄ）としては、後述する「≪金属化合物（Ｄ）≫」の項で列挙している種々の金属化合物が使用可能である。 Metal compound as the (D), the various metal compounds which are listed in the section "« metal compound (D) »" described below are available. フィラーとしては、電着塗装に悪影響を与えないフィラー及び／又は顔料触媒分散ペーストに使用される良分散性のフィラーが使用可能である。 As the filler, good dispersibility of the filler to be used in giving no fillers and / or pigments catalyst dispersed paste a negative effect on the electrodeposition coating can be used. 例えば、シリカ、カオリナイト、カオリン、精製クレー、合成ハイドロタルサイト等の無機フィラー、商品名ではホフマンミネラル社製のシリチンＺ８６、シリチンＺ８９、シリコロイドＰ８７、エボニック社製のアエロジル（登録商標）２００、アエロジル（登録商標）３００、ジョージアカオリン社製のハイドライドＰＸＮ等が挙げられる。 For example, silica, kaolinite, kaolin, purified clay, synthetic hydrotalcite such as inorganic filler, is under the trade name manufactured by Hoffman Mineral Co. Sillitin Z86, Sillitin Z89, Shirikoroido P87, Evonik manufactured by Aerosil (registered trademark) 200, Aerosil (registered trademark) 300, and a Georgia Kaolin Co. hydride PXN like. また、セルロース、セルロースアセテート等の有機フィラー等も用いることができる。 Also, it is possible to use cellulose, also organic fillers such as cellulose acetate. フィラーの平均粒径は、例えば０．１～２０μｍであり、好ましくは０．３～１０μｍ、さらに好ましくは０．５～５μｍである。 The average particle size of the filler is, for example, 0.1 ~ 20μm, preferably from 0.3 ~ 10μm, more preferably 0.5 ~ 5μm. フィラーの配合量は、例えば、チタン錯体（ａ－１）１００質量部に対して０．１～３０質量部であり、０．５～２０質量部が好ましく、１～１０質量部がさらに好ましい。 The amount of the filler is, for example, 0.1 to 30 parts by weight with respect to titanium complex (a-1) 100 parts by mass, preferably from 0.5 to 20 parts by mass, further preferably 1 to 10 parts by weight.

また、チタン錯体（ａ－１）と酸化合物（ａ－２）の反応によって得られたチタン化合物（Ａ）と金属化合物（Ｄ）を混合して作成した顔料触媒分散ペーストと、金属化合物（Ｄ）の存在下でチタン錯体（ａ－１）と酸化合物（ａ－２）の反応を行なって得られたチタン化合物（Ａ）の複合触媒を用いて作成した顔料触媒分散ペーストの安定性を比較すると、後者の方が安定性に優れる傾向がある。 Also, titanium complex (a-1) and the acid compound (a-2) a titanium compound (A) with the metal compound (D) a pigment catalyst dispersion paste was prepared by mixing a metal compound obtained by the reaction of (D Comparison titanium complex in the presence and (a-1) the stability of the pigment catalyst dispersion paste was prepared using a composite catalyst of the acid compound (a-2) a titanium compound obtained by performing the reaction of (A) a) Then, the latter tends to excellent stability. 安定性向上の理由は必ずしも明らかではないが、金属化合物（Ｄ）の表面がチタン化合物（Ａ）でコーティングされることによって、ペースト中での金属化合物（Ｄ）の反応が抑制されるためではないかと推察している。 The reason for improving stability is not always clear, by the surface of the metal compound (D) is coated with the titanium compound (A), not for the reaction of a metal compound in a paste (D) is suppressed I have inferred that either.

また、金属化合物（Ｄ）及びフィラーの存在下でチタン錯体（ａ－１）と酸化合物（ａ－２）の反を行なって得られたチタン化合物（Ａ）の複合触媒を用いて作成した顔料触媒分散ペーストも安定性が優れる傾向がある。 Also, the pigment which is prepared by using a composite catalyst of a metal compound (D) and titanium complexes in the presence of a filler (a-1) and the acid compound (a-2) a titanium compound obtained by performing Han (A) catalyst dispersion paste also tends to stability is excellent.

反応形式は、特に制限がなく、バッチ式、連続式等、どのような形式でも良い。 The reaction form is not particularly limited, a batch type, continuous type and the like may be in any format. 例えば、バッチ式の場合、反応缶にチタン錯体（ａ－１）を仕込み攪拌しながら酸化合物（ａ－２）を仕込んでも良く、反応缶に酸化合物（ａ－２）を仕込み攪拌しながらチタン錯体（ａ－１）を仕込んでも良い。 Titanium For example, when a batch type may charged with titanium complexes in the reaction vessel (a-1) was charged with stirring acid compound (a-2), while stirring was charged with the acid compound to the reaction vessel (a-2) It may be charged with complex (a-1). 後から仕込む化合物が液体の場合は滴下し、粉体の場合は分割して仕込んでも良い。 Compound is charged later is dropped in the case of liquids, it may be charged by dividing the case of the powder.

反応の際、必要に応じて、溶媒を使用しても良い。 During the reaction, if necessary, a solvent may be used. 使用できる溶媒は、特に制限がないが、例えば、ジエチルエーテル、ジブチルエーテル、t-ブチルメチルエーテル、テトラヒドロフラン、ジオキサン、シクロペンチルメチルエーテル等のエーテル系溶媒、酢酸エチル、酢酸ブチル等のエステル系溶媒、アセトン、メチルエチルケトン、メチルイソブチルケトン等のケトン系溶媒、ヘキサン、シクロヘキサン、ヘプタン、トルエン、キシレン等の炭化水素系溶媒、メタノール、エタノール、イソプロパノール、n-プロパノール、n-ブタノール、エチレングリコール等のアルコール系溶媒、エチルセルソルブ、ブチルセルソルブ、ジエチレングリコールモノブチルエーテル等のセルソルブ系溶媒、ＤＭＦ等のアミド系溶媒、ＤＭＳＯ等のスルホキシド系溶媒等が挙げられる。 The solvent which can be used is not particularly limited, but for example, diethyl ether, dibutyl ether, t- butyl methyl ether, tetrahydrofuran, dioxane, ether solvents such as cyclopentyl methyl ether, ethyl acetate, ester solvents such as butyl acetate, acetone , methyl ethyl, ketone solvents such as methyl isobutyl ketone, hexane, cyclohexane, heptane, toluene, hydrocarbon solvents such as xylene, methanol, ethanol, isopropanol, n- propanol, n- butanol, alcohol solvents such as ethylene glycol, ethyl cellosolve, butyl cellosolve, cellosolve-based solvents such as diethylene glycol monobutyl ether, amide-based solvents such as DMF, may be mentioned sulfoxide type solvents such as DMSO and the like.
反応温度は、特に制限はないが、通常、０℃から２００℃、好ましくは、２０℃～１５０℃の範囲で行う。 The reaction temperature is not particularly limited, usually, 200 ℃ from 0 ℃, preferably, I carried out in the range of 20 ℃ ~ 150 ℃. 反応時間は特に制限がないが、通常、チタン錯体（ａ－１）と酸化合物（ａ－２）を仕込み反応させてから１５分～４８時間、好ましくは、１時間～１２時間の範囲で行う。 Without reaction time is particularly restricted, it does usually an oxide compound of titanium complex (a-1) 15 minutes to 48 hours after (a-2) is charged reacting, preferably in the range of 1 hour to 12 hours .

チタン化合物（Ａ）は、反応系をそのまま濃縮乾固する、又は、反応で生成した固形物を濾過又は遠心分離し乾燥する、又は、反応系にチタン化合物（Ａ）の溶解度が小さい貧溶剤を添加し沈殿した固形物を濾過又は遠心分離し乾燥する等、の方法で得ることができる。 Titanium compound (A), and the solid directly concentrated and dried reaction system, or a solid produced by the reaction is filtered or centrifuged and dried, or the poor solvent solubility is less of the titanium compound (A) to the reaction system etc. to filtration or centrifugation to dry the added precipitated solids may be obtained by the method. このようにして得られたチタン化合物（Ａ）は、そのまま使用することができるが、必要に応じて、溶媒による洗浄、再結晶、再沈殿等の方法により精製しても良い。 Titanium compounds obtained in this manner (A) is intact can be used, if necessary, washed with a solvent, recrystallization, and may be purified by a method such as reprecipitation.

本発明の電着塗料組成物中におけるチタン化合物（Ａ）の含有量は、特に制限されないが、通常、電着塗料組成物中の基体樹脂（Ｂ）と硬化剤（Ｃ）の合計固形分１００質量部に対して、０．５～１０質量部、好ましくは、１．０～７．０質量部である。 The content of the titanium compound (A) in the electrodeposition coating composition of the present invention is not particularly limited, normally, a total solids content 100 of the base resin of the electrodeposition coating composition (B) and the curing agent (C) relative to the weight parts, 0.5 to 10 parts by weight, or preferably 1.0-7.0 parts by weight. 添加量が前記範囲外であっても特に塗料性能に大きな問題は生じないが、上記０．５～１０質量部の範囲内であれば、硬化性、防食性、電着塗料の安定性等の実用的なバランスが良くなる。 The addition amount is not caused major problems in particular paint performance be outside the above range, but if it is within the above range from 0.5 to 10 parts by weight, curability, corrosion resistance, the stability of the electrodeposition paint practical balance is improved.

本発明における電着塗料組成物には、前記チタン化合物（Ａ）及び基体樹脂（Ｂ）のほかに、必要に応じて、硬化剤（Ｃ）、金属化合物（Ｄ）、中和剤（Ｅ）、その他の添加剤等を配合することができる。 The electrodeposition coating composition of the present invention, the titanium compound (A) and the addition of the base resin (B), if necessary, a curing agent (C), the metal compound (D), neutralizing agent (E) , it can be blended with other additives and the like.

≪基体樹脂（Ｂ）≫ «Base resin (B)»
基体樹脂（Ｂ）としては、エポキシ系、アクリル系、ポリブタジエン系、アルキド系、ポリエステル系などのいずれの樹脂でもカチオン性基を導入することにより使用することができる。 As the base resin (B), it is possible to use epoxy, acrylic, polybutadiene, alkyd, by introducing a cationic group at any resin such as polyester. なかでも、アミン付加エポキシ樹脂に代表されるポリアミン樹脂が好ましい。 Of these, polyamine resins represented by amine-added epoxy resins are preferred.

上記アミン付加エポキシ樹脂としては、例えば、（１）ポリエポキシド化合物と１級モノアミン及びポリアミン、２級モノアミン及びポリアミン、又は１級、２級混合ポリアミンとの付加物（例えば、米国特許第３，９８４，２９９号明細書参照）；（２）ポリエポキシド化合物とケチミン化された１級アミノ基を有する２級モノアミン及びポリアミンとの付加物（例えば、米国特許第４，０１７，４３８号明細書参照）；（３）ポリエポキシド化合物とケチミン化された１級アミノ基を有するヒドロキシ化合物とのエーテル化により得られる反応物（例えば、特開昭５９－４３０１３号公報参照）等が挙げられる。 Examples of the amine-added epoxy resins, for example, (1) a polyepoxide compound and a primary monoamine and a polyamine, secondary monoamines and polyamines, or primary, adducts of secondary mixed polyamines (for example, US Patent No. 3,984, See 299 No. specification); (2) an adduct of a secondary monoamine and a polyamine having the polyepoxide compound and the ketimine is a primary amino group (eg, see US Pat. No. 4,017,438); ( 3) polyepoxide compound and the ketimine is a primary reaction product obtained by etherification of a hydroxy compound having an amino group (for example, see JP-A-59-43013) and the like.

上記アミン付加エポキシ樹脂の製造に使用されるポリエポキシド化合物は、エポキシ基を１分子中に少なくとも２個有する化合物であり、一般に少なくとも２００、好ましくは、４００～４０００、更に好ましくは、８００～３０００の範囲の数平均分子量を有するものが適しており、特に、ポリフェノール化合物とエピクロロヒドリンとの反応によって得られるものが好ましい。 Polyepoxide compounds used in the production of the amine-added epoxy resin is a compound having at least two epoxy groups per molecule, generally at least 200, preferably 400 to 4000, and more preferably in the range of 800-3000 It is suitably those having a number average molecular weight of, in particular, those obtained by reacting a polyphenol compound with epichlorohydrin is preferred.

前記ポリエポキシド化合物の形成のために用い得るポリフェノール化合物としては、例えば、２，２－ビス（４－ヒドロキシフェニル）プロパン、１，１－ビス（４－ヒドロキシフェニル）エタン、１，１－ビス（４－ヒドロキシフェニル）イソブタン、２，２－ビス（４－ヒドロキシ－ｔ－ブチルフェニル）プロパン、４，４－ジヒドロキシベンゾフェノン、ビス（２，４－ジヒドロキシフェニル）メタン、ビス（２－ヒドロキシナフチル）メタン、１，５－ジヒドロキシナフタレン、４，４－ジヒドロキシジフェニルスルホン、フェノールノボラック、クレゾールノボラック等を挙げることができる。 The polyphenol compounds which can be used for forming the polyepoxide compounds include, for example, 2,2-bis (4-hydroxyphenyl) propane, 1,1-bis (4-hydroxyphenyl) ethane, 1,1-bis (4 - hydroxyphenyl) isobutane, 2,2-bis (4-hydroxyphenyl -t- butylphenyl) propane, 4,4-dihydroxybenzophenone, bis (2,4-dihydroxyphenyl) methane, bis (2-hydroxy naphthyl) methane, 1,5-dihydroxynaphthalene, 4,4-dihydroxydiphenyl sulfone, phenol novolak, and can be exemplified cresol novolac and the like.

前記ポリエポキシド化合物は、ポリオール、ポリエーテルポリオール、ポリエステルポリオール、ポリアミドアミン、ポリカルボン酸、ポリイソシアネート化合物などと一部反応させたものであっても良い。 The polyepoxide compound is a polyol, polyether polyol, polyester polyol, polyamide amine, a polycarboxylic acid, may be one obtained by reacting a part with such a polyisocyanate compound. また、前記ポリエポキシド化合物は、更に、ε－カプロラクトン、アクリルモノマーなどをグラフト重合させたものでも良い。 Also, the polyepoxide compound further, ε- caprolactone, may be one such as acryl monomer is graft polymerized.

基体樹脂（Ｂ）は、外部架橋型及び内部（又は自己）架橋型のいずれのタイプのものであってもよい。 Base resin (B) may be of any type of external crosslinking type and the internal (or self) crosslinking type. 架橋反応は、架橋部と、これと反応する活性水素含有部（例：アミノ基、水酸基）とが必要であるので、架橋部と活性水素含有部の両方が基体樹脂（Ｂ）に含まれている場合には内部架橋型となり、これらのうちの一方のみが基体樹脂（Ｂ）に含まれている場合には外部架橋型となる。 The crosslinking reaction, a crosslinking unit, which active hydrogen-containing portion that reacts with (eg an amino group, a hydroxyl group) are the necessary and are both cross section and the active hydrogen-containing portion is contained in the base resin (B) it becomes internally crosslinked, if you are, it is externally crosslinked type if only one of them is contained in the base resin (B).

内部架橋型のタイプとしては、例えば、基体樹脂（Ｂ）の分子中に、ブロックイソシアネート基等を導入したものが挙げられる。 The types of internal-crosslinking type, for example, in a molecule of the base resin (B), include those obtained by introducing a blocked isocyanate group. 基体樹脂（Ｂ）中へのブロックイソシアネート基の導入方法は、既知の方法を用いることができ、例えば、部分ブロックしたポリイソシアネート化合物中の遊離のイソシアネート基と基体樹脂中の活性水素含有部とを反応させることによって導入することができる。 Method for introducing the blocked isocyanate groups into the base resin (B) can be used known methods, for example, an active hydrogen-containing portion of the free isocyanate groups and the base resin of the polyisocyanate compound in which the partial blocks and it may be introduced by reacting.

一般的には、塗膜のコストパフォーマンスの観点で、水酸基、アミノ基等の活性水素基を有するアミン付加エポキシ樹脂を基体樹脂（Ｂ）とし、ブロックポリイソシアネートを硬化剤（Ｃ）とする組み合わせが、自動車車体等の大型で、高い耐食性が要求される分野で汎用されている。 In general, in terms of cost performance of the coating film, a hydroxyl group, an amine-added epoxy resin having an active hydrogen group such as an amino group as a base resin (B), and a combination of a blocked polyisocyanate curing agent (C) , a large such as an automobile body, and are commonly used in areas where high corrosion resistance is required.

≪硬化剤（Ｃ）≫ «Curing agent (C)»
前記基体樹脂（Ｂ）が外部架橋型の樹脂の場合、併用される硬化剤（Ｃ）としては、架橋部を有する架橋剤(例：ブロックポリイソシアネート化合物)や、活性水素含有部を有する化合物（例：アミノ基、水酸基等を含有する樹脂）が挙げられる。 When the base resin (B) of the external crosslinking type resins, as curing agents in combination (C), a crosslinking agent having a bridge portion (eg: blocked polyisocyanate compound) or a compound having an active hydrogen-containing portion ( Example: an amino group, a resin containing a hydroxyl group, etc.). より具体的には、基体樹脂（Ｂ）に活性水素含有部が含まれている場合には、硬化剤として架橋剤を用いることが好ましく、基体樹脂（Ｂ）に架橋部が含まれている場合には、硬化剤として活性水素含有部を有する化合物を用いることが好ましい。 More specifically, if it contains an active hydrogen-containing portion in the base resin (B), if it is preferable to use a crosslinking agent as a curing agent includes a bridge portion in the base resin (B) The, it is preferable to use a compound having an active hydrogen-containing portion as a curing agent.

ブロックポリイソシアネート化合物は、各々理論量のポリイソシアネート化合物とイソシアネートブロック剤とを付加反応させて得ることができる。 Blocked polyisocyanate compounds may be obtained by the respective polyisocyanate compound of the theoretical amount and an isocyanate blocking agent by addition reaction.

ポリイソシアネート化合物としては、例えば、トリレンジイソシアネート、キシリレンジイソシアネート、フェニレンジイソシアネート、ビス（イソシアネートメチル）シクロヘキサン、テトラメチレンジイソシアネート、ヘキサメチレンジイソシアネート、メチレンジイソシアネート、イソホロンジイソシアネート、ポリメチレンポリフェニルポリイソシアネートなどの芳香族、又は脂肪族のポリイソシアネート化合物、及びこれらのイソシアネート化合物の過剰量にエチレングリコール、プロピレングリコール、トリメチロールプロパン、ヘキサントリオール、ヒマシ油などの低分子活性水素含有化合物を反応させて得られる末端イソシアネート含有化合物を挙げることができる。 As the polyisocyanate compound, for example, tolylene diisocyanate, xylylene diisocyanate, phenylene diisocyanate, bis (isocyanatomethyl) cyclohexane, tetramethylene diisocyanate, hexamethylene diisocyanate, methylene diisocyanate, isophorone diisocyanate, an aromatic such as polymethylene polyphenyl polyisocyanates , or polyisocyanate compounds of aliphatic, and excess ethylene glycol, propylene glycol, trimethylol propane, hexane triol, terminal isocyanate-containing obtainable by reacting a low molecular active hydrogen-containing compounds such as castor oil These isocyanate compounds and it can be exemplified compounds.

イソシアネートブロック剤としては、ポリイソシアネート化合物のイソシアネート基に付加してブロックするものであり、そして付加によって生成するブロックポリイソシアネート化合物は常温において安定で且つ約１００～２００℃に加熱した際、ブロック剤を解離して遊離のイソシアネート基を再生しうるものであることが望ましい。 Examples of the isocyanate blocking agents are those blocks by adding to the isocyanate groups of the polyisocyanate compound and blocked polyisocyanate compound produced by the addition to when heated to a stable and approximately 100 ~ 200 ℃ at room temperature, the blocking agent It is desirable to dissociate to it are those that can play the free isocyanate groups.

ブロック剤としては、例えば１－クロロ－２－プロパノール、エチレンクロルヒドリン等のハロゲン化炭化水素類、フルフリルアルコール、アルキル基置換フルフリルアルコール等の複素環式アルコール類、フェノール、ｍ－クレゾール、ｐ－ニトロフェノール、ｐ－クロロフェノール、ノニルフェノール等のフェノール類、メチルエチルケトオキシム、メチルイソブチルケトンオキシム、アセトンオキシム、シクロヘキサノンオキシム等のオキシム類、アセチルアセトン、アセト酢酸エチル、マロン酸ジエチル等の活性メチレン化合物類、ε－カプロラクタム等のラクタム類、メタノール、エタノール、ｎ－プロパノール、イソプロパノール、２－エチルヘキサノール等の脂肪族アルコール類、ベンジルアルコール等の芳香族アルコール類、エチレングリコールモノメチルエーテル、エチレングリコールモノエチルエーテル、エチレングリコールモノブチルエーテル、ジエチレングリコールモノメチルエーテル、ジエチレングリコールモノブチルエーテル等のグリコールエーテル類等を挙げることができる。 The blocking agent, such as 1-chloro-2-propanol, halogenated hydrocarbons such as ethylene chlorohydrin, etc., furfuryl alcohol, a heterocyclic alcohol such as alkyl group-substituted furfuryl alcohol, phenol, m- cresol, p- nitrophenol, p- chlorophenol, phenol nonylphenol such as methyl ethyl ketoxime, methyl isobutyl ketone oxime, oximes such as acetone oxime, cyclohexanone oxime, acetylacetone, ethyl acetoacetate, active methylene compounds such as diethyl malonate, lactams such as ε- caprolactam, methanol, ethanol, n- propanol, isopropanol, aliphatic alcohols such as 2-ethyl hexanol, aromatic alcohols such as benzyl alcohol, ethylene glycol monomethyl ether, ethylene glycol monoethyl ether, ethylene glycol monobutyl ether, diethylene glycol monomethyl ether, it may be mentioned glycol ethers such as diethylene glycol monobutyl ether.
アルコール類及びグリコールエーテル類のブロック剤解離温度は、オキシム類、活性メチレン化合物類、ラクタム類の解離温度よりも高い。 Blocking agent dissociation temperature of alcohols and glycol ethers, oximes, active methylene compounds, higher than the dissociation temperature of lactams. しかし、アルコール類及びグリコールエーテル類は、他のブロック剤と比較して安価のため、自動車車体等の大型で経済性が要求される分野において一般的に使用されている。 However, alcohols and glycol ethers can, for less expensive as compared to other blocking agents, are commonly used in a large in areas where economics are required such as an automobile body.

前記、基体樹脂（Ｂ）／硬化剤（Ｃ）の固形分質量比は、好ましくは２０／８０～９０／１０、より好ましくは３０／７０～８０／２０である。 Wherein the solids weight ratio of base resin (B) / the curing agent (C) is preferably 20 / 80-90 / 10, more preferably 30 / 70-80 / 20.

≪金属化合物（Ｄ）≫ «Metal compound (D)»
金属化合物（Ｄ）としては、例えば、マグネシウム、アルミニウム、カルシウム、鉄、銅、亜鉛、ビスマスからなる群から選ばれた少なくとも１種の化合物が挙げられる。 Metal compound as the (D) is, for example, magnesium, aluminum, calcium, iron, copper, zinc, at least one compound selected from the group consisting of bismuth.
マグネシウム化合物としては、例えば、酢酸マグネシウム、乳酸マグネシウム等のカルボン酸塩、ビス（２，４－ペンタジオナト）マグネシウム（II）等のキレート錯体などが挙げられる。 The magnesium compounds include magnesium acetate, carboxylates such as magnesium lactate, etc. chelate complexes such as bis (2,4-Pentajionato) magnesium (II).
アルミニウム化合物としては、例えば、ポリリン酸アルミニウム等のリン酸塩、トリス（２，４－ペンタジオナト）アルミニウム（III）等のキレート錯体などが挙げられる。 The aluminum compounds, such as phosphates of aluminum polyphosphate and the like, tris (2,4 Pentajionato) such chelate complexes such as aluminum (III).
カルシウム化合物としては、例えば、酢酸カルシウム等のカルボン酸塩、ビス（２，４－ペンタジオナト）カルシウム（II）等のキレート錯体などが挙げられる。 As a calcium compound, for example, carboxylic acid salt such as calcium acetate, such as chelate complexes such as bis (2,4-Pentajionato) calcium (II) and the like.
鉄化合物としては、例えば、トリス（２－エチルヘキサン酸）鉄（III）等のカルボン酸塩、トリス（２，４－ペンタジオナト）鉄（III）、トリス（１，３－ジフェニル－１，３－プロパンジオナト）鉄（III）等のキレート錯体などが挙げられる。 As the iron compound, such as tris (2-ethylhexanoate) carboxylate salts such as iron (III), tris (2,4 Pentajionato) iron (III), tris (1,3-diphenyl-1,3- such chelate complexes such as propanediol sodium) iron (III).
銅化合物としては、例えば、酢酸銅、乳酸銅、安息香酸銅等のカルボン酸塩、ビス（２，４－ペンタジオナト）銅（II）等のキレート錯体などが挙げられる。 As the copper compound, for example, copper acetate, copper lactate, carboxylates such as copper benzoate, and chelate complexes such as bis (2,4-Pentajionato) copper (II).
亜鉛化合物としては、例えば、酢酸亜鉛、乳酸亜鉛、ジメチロールプロピオン酸亜鉛、安息香酸亜鉛等のカルボン酸塩、ビス（２，４－ペンタジオナト）亜鉛（II）等のキレート錯体などが挙げられる。 The zinc compounds include zinc acetate, zinc lactate, dimethylolpropionic acid zinc carboxylates such as zinc benzoate, such chelate complexes such as bis (2,4-Pentajionato) zinc (II).
ビスマス化合物としては、例えば、Ｂｉ _２ Ｏ _３等の酸化ビスマス、Ｂｉ（ＯＨ） _３等の水酸化ビスマス、塩基性硝酸ビスマス4(Bi(NO ₃ )(OH) ₂ )(BiO(OH))、酢酸ビスマス(CH ₃ CO ₂ ) ₃ Bi、酢酸酸化ビスマスCH ₃ CO ₂ BiO、メトキシ酢酸ビスマス(CH ₃ OCH ₂ CO ₂ ) ₃ Bi、メトキシ酢酸酸化ビスマスCH ₃ OCH ₂ CO ₂ BiO、コハク酸酸化ビスマスOBiO ₂ CCH ₂ CH ₂ CO ₂ BiO、乳酸ビスマス等のカルボン酸塩、ｐ－トルエンスルホン酸ビスマス等のスルホン酸塩、トリス（２，４－ペンタジオナト）ビスマス（III）、（２，４－ペンタジオナト）ビスマス（III）オキシド等のキレート錯体などが挙げられる。 The bismuth compounds, for example, Bi ₂ O ₃ such as bismuth oxide, Bi (OH) ₃ such as bismuth hydroxide, basic bismuth nitrate 4 (Bi (NO ₃₎ (OH) ₂₎ (BiO (OH)), bismuth acetate (CH ₃ CO _{2) 3} Bi, acetic acid bismuth oxide CH ₃ CO ₂ BiO, methoxy bismuth acetate (CH ₃ OCH ₂ CO _{2) 3} Bi, methoxy acetic acid bismuth oxide CH ₃ OCH ₂ CO ₂ BiO, succinic acid bismuth oxide OBiO ₂ CCH ₂ CH ₂ CO ₂ BiO, carboxylate such as lactic acid bismuth, sulfonate such as p- toluene sulfonic acid bismuth, tris (2,4-Pentajionato) bismuth (III), (2,4- Pentajionato) such as chelate complexes such as bismuth (III) oxide and the like.
上記金属化合物（Ｄ）の中でも、硬化性および原料の入手のし易さなどから、酸化ビスマス、水酸化ビスマス、（２，４－ペンタジオナト）ビスマス（III）オキシド、カルボン酸酸化ビスマス、鉄キレート錯体、銅キレート錯体が特に好ましい。 Among the metal compounds (D), from curability and materials of easy availability, bismuth oxide, bismuth hydroxide, (2,4 Pentajionato) bismuth (III) oxide, bismuth oxide carboxylic acid, iron chelate complex , copper chelate complex is particularly preferred. これらは単独又は２種以上を組み合わせて用いてもよい。 These may be used alone or in combination of two or more thereof.

本発明の電着塗料組成物中における金属化合物（Ｄ）の含有量は、特に制限されないが、通常、チタン化合物（Ａ）１００質量部に対して、５～３００質量部、好ましくは１０～１００質量部である。 The content of the metal compound (D) in the electrodeposition coating composition of the present invention is not particularly limited, usually, the titanium compound (A) with respect to 100 parts by weight, 5 to 300 parts by weight, preferably from 10 to 100 are parts by weight. 前記範囲にある場合、硬化性の向上の効果が得られる。 If it is in the range, the effect of improving the curing properties can be obtained.

≪中和剤（Ｅ）≫ «Neutralizing agent (E)»
本発明の電着塗料組成物は、前記成分を水分散するための中和剤（Ｅ）をさらに含むことができる。 Electrodeposition coating composition of the present invention, the components may further comprise a neutralizing agent to the aqueous dispersion (E). 中和剤（Ｅ）としては、例えば、酢酸、ギ酸、プロピオン酸、乳酸などの脂肪族カルボン酸が挙げることができる。 As the neutralizing agent (E), for example, it may be mentioned acetic acid, formic acid, propionic acid, aliphatic carboxylic acids such as lactic acid. この中和剤（Ｅ）の量は、上記基体樹脂（Ｂ）中のアミノ基の量によって異なるものであり、水分散できる量であればよく、電着塗料のｐＨを３．０～９．０の範囲に保つ量であればよい。 The amount of neutralizing agent (E) is different from the amount of amino groups in said base resin (B), it may be an amount capable of aqueous dispersion, 3.0 the pH of the electrodeposition coating to 9. and it may be an amount to maintain the range of 0. 本発明では前記基体樹脂（Ｂ）に含まれるアミノ基を中和するのに必要な中和剤（Ｅ）の当量数は、０．２５～１．５、好ましくは０．５～１．２５である。 Number of equivalents of neutralizing agent required to the present invention to neutralize the amino groups contained in the base resin (B) (E) is 0.25 to 1.5, preferably 0.5-1.25 It is. 前記範囲にある場合、組成物の仕上り性、つきまわり性、低温硬化性などの向上の効果が得られる。 If it is in the above range, the finishing of the composition, throwing power, the effect of improving the low temperature curability is obtained.

≪その他の添加剤≫ «Other additives»
本発明の電着塗料組成物には、さらに必要に応じて、着色顔料、体質顔料、有機溶剤、顔料分散剤、塗面調整剤、界面活性剤、酸化防止剤、紫外線吸収剤などの慣用の塗料添加物を配合することができる。 The electrodeposition coating composition of the present invention, if necessary, coloring pigment, extender pigment, an organic solvent, pigment dispersant, coating surface modifiers, surfactants, anti-oxidants, conventional such as an ultraviolet absorber It is possible to formulate coating additives.

電着塗料組成物の製造方法 Production method of the electrodeposition coating composition
本発明の電着塗料組成物は、上記成分を一括して混合することにより製造することができるが、以下のような方法でも製造することができる。 Electrodeposition coating composition of the present invention can be prepared by mixing in a batch of the above components can also be prepared by the following method.
例えば、まず、基体樹脂（Ｂ）と硬化剤（Ｃ）を混合し、中和剤（Ｅ）を加える。 For example, firstly, mixing the base resin (B) and curing agent (C), is added neutralizing agent (E). 水単独又は水と親水性有機溶剤の混合物である水性媒体中に、前記基体樹脂（Ｂ）・硬化剤（Ｃ）・中和剤（Ｅ）の混合物を分散させてエマルションを製造する。 In an aqueous medium which is a mixture of water alone or water and a hydrophilic organic solvent, to produce a mixture is dispersed emulsion of the base resin (B) · curing agent (C) · neutralizing agent (E). あるいは、基体樹脂（Ｂ）と硬化剤（Ｃ）を混合し、中和剤（Ｅ）を添加した水溶液又は中和剤（Ｅ）を添加した水と親水性有機溶剤の混合溶液に、前記基体樹脂（Ｂ）・硬化剤（Ｃ）の混合物を分散させてエマルションを製造する。 Alternatively, mixed base resin (B) and curing agent (C), the mixture of added water and a hydrophilic organic solvent to the aqueous solution or neutralizing agent (E) additive neutralizing agent (E), and the base Resin (B) · A mixture of the curing agent (C) is dispersed to produce an emulsion.
次いで、基体樹脂（Ｂ）と、水単独又は水と親水性有機溶剤の混合物に、中和剤（Ｅ）を添加し攪拌して均一溶液とする。 Then, the base resin (B), in a mixture of water alone or water and a hydrophilic organic solvent, adding a neutralizing agent (E) is with stirring a homogeneous solution. そこへ、上記チタン化合物（Ａ）又はその複合触媒、その他添加物、顔料、顔料分散剤等を所定量加えて混合した後、必要に応じて、ボールミルやサンドミルなどの通常の分散装置を用いて混合物中の固体が一定の粒径以下になるまで良く分散させて顔料触媒分散ペーストを製造する。 Thereto, said titanium compound (A) or its complex catalyst, and other additives, pigments, after mixing added a predetermined amount of pigment dispersing agent, etc., if necessary, using a conventional dispersing apparatus such as a ball mill or a sand mill Solid in the mixture is well dispersed to be under constant particle diameter or manufacturing a pigment dispersion paste catalyst.
最後に、前記エマルションと所定量の上記顔料触媒分散ペーストを良く混合し電着塗料組成物を製造する。 Finally, it wants to manufacture the electrodeposition coating composition was mixed well above pigment catalyst dispersion paste of the emulsion and a predetermined amount.

電着塗料組成物の塗装方法 How to paint electrodeposition coating composition
本発明の電着塗料組成物は、電着塗装によって所望の基材表面に塗装することができる。 Electrodeposition coating composition of the present invention may be coated on a desired substrate surface by electrodeposition coating.
電着塗装は、一般には、固形分濃度が約５～４０質量％となるように脱イオン水などで希釈し、さらにｐＨを３．０～９．０の範囲内に調整した本発明の電着塗料組成物からなる電着浴を、通常、浴温１５～４５℃に調整し、負荷電圧１００～４００Ｖの条件で行うことができる。 Electrodeposition coating, in general, electric of the present invention have a solid content concentration of about 5 was diluted ~ to be 40% by weight, such as deionized water was further adjusted to pH in the range of 3.0-9.0 The null electrodeposition bath from Chakutoryo composition usually is adjusted to a bath temperature of 15 ~ 45 ℃, it can be carried out under the condition of load voltage 100 ~ 400V.

本発明の電着塗料組成物を用いて形成しうる電着塗膜の膜厚は、特に制限されるものではないが、一般的には、硬化塗膜に基づいて５～４０μｍ、特に１０～３０μｍの範囲内が好ましい。 The thickness of the formed can electrodeposition coating using the electrodeposition coating composition of the present invention, is not particularly limited, in general, 5 ~ 40μm on the basis of cured coating film, in particular from 10 to preferably within the range of 30μm. また、塗膜の焼き付け温度は、被塗物表面で一般に１００～２００℃の範囲、好ましくは１４０～１８０℃温度が適しており、焼き付け時間は５～６０分間、好ましくは１０～３０分程度、被塗物表面が保持されることが好ましい。 Also, baking temperature of the coating film is generally 100 ~ 200 ℃ range in the coated article surface, preferably is suitably 140 ~ 180 ℃ temperature, baking time is 5 to 60 minutes, preferably about 10 to 30 minutes, It is preferable that the object to be coated surface is maintained.

以下、実施例を挙げて本発明をさらに詳細に説明する。 Below, by way of examples to illustrate the present invention in more detail. 本発明はこれによって限定されるものではない。 The present invention is not limited thereto. 尚、「部」及び「％」は「質量部」及び「質量％」を示す。 Incidentally, "parts" and "%" i indicates "parts by mass" and "mass%".

＜チタン化合物（Ａ）の製造＞ <Production of titanium compound (A)>
製造例１ Production Example 1
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた３００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：６２．０ｇ（０．２１８ｍｏｌ）仕込み、攪拌しながら、２，４－ペンタンジオン：２１．８ｇ（０．２１８ｍｏｌ）を内温２０～３０℃の範囲で１時間かけて滴下し、同温度範囲でそのまま６時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 300mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: 62.0g (0.218mol) were charged, under stirring, 2,4-pentanedione: 21 .8g (0.218mol) was added dropwise over 1 hour in the range of an internal temperature of 20 ~ 30 ℃, and the mixture was stirred as it is 6 hours at the same temperature range. ５５℃の湯浴で加熱しながら減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：１３ｇ、３００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：７０ｇを得た。 55 ℃ of the heating while concentrated under reduced pressure in a water bath (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 13g, red concentrate titanium complex in a 300mL round-bottom flask (a-1): 70g the obtained. 反応系を窒素置換し、ホウ酸：１３．５ｇ（０．２１８ｍｏｌ）を仕込み、そのまま１時間攪拌した。 The reaction system was purged with nitrogen, boric acid: was charged with 13.5g (0.218mol), and was stirred for 1 hour. その後、加熱して内温５８～６２℃の範囲で２時間攪拌し、その後３０℃まで放冷した。 Then, 2 hours and stirred at the range of the internal temperature 58 ~ 62 ℃ by heating and allowed to cool thereafter until 30 ℃. 別途、窒素置換した、攪拌装置、温度計、冷却器を備えた２Ｌ４つ口丸底フラスコに、ヘプタン：７００ｇを仕込み、攪拌しながら、前記反応液を内温２０～２５℃の範囲で３０分間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 Separately, purged with nitrogen, a stirrer, a thermometer and 2L4 necked round bottom flask equipped with a condenser, heptane: was charged with 700g, while stirring, in a range of internal temperature 20 ~ 25 ℃ the reaction mixture for 30 minutes The period was added dropwise, as it was stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体３０．１ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ hot water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 30.1g. 得られた黄色固体チタン化合物のＩＣＰ発光分析装置によるＴｉ含量分析値は２７．１％、Ｂ含量分析値は３．４％であった。 ICP emission spectrometry Ti content analysis value is 27.1 percent by the apparatus of the resulting yellow solid titanium compound, B content analysis value was 3.4%.

製造例２～２０ Production Example 2-20

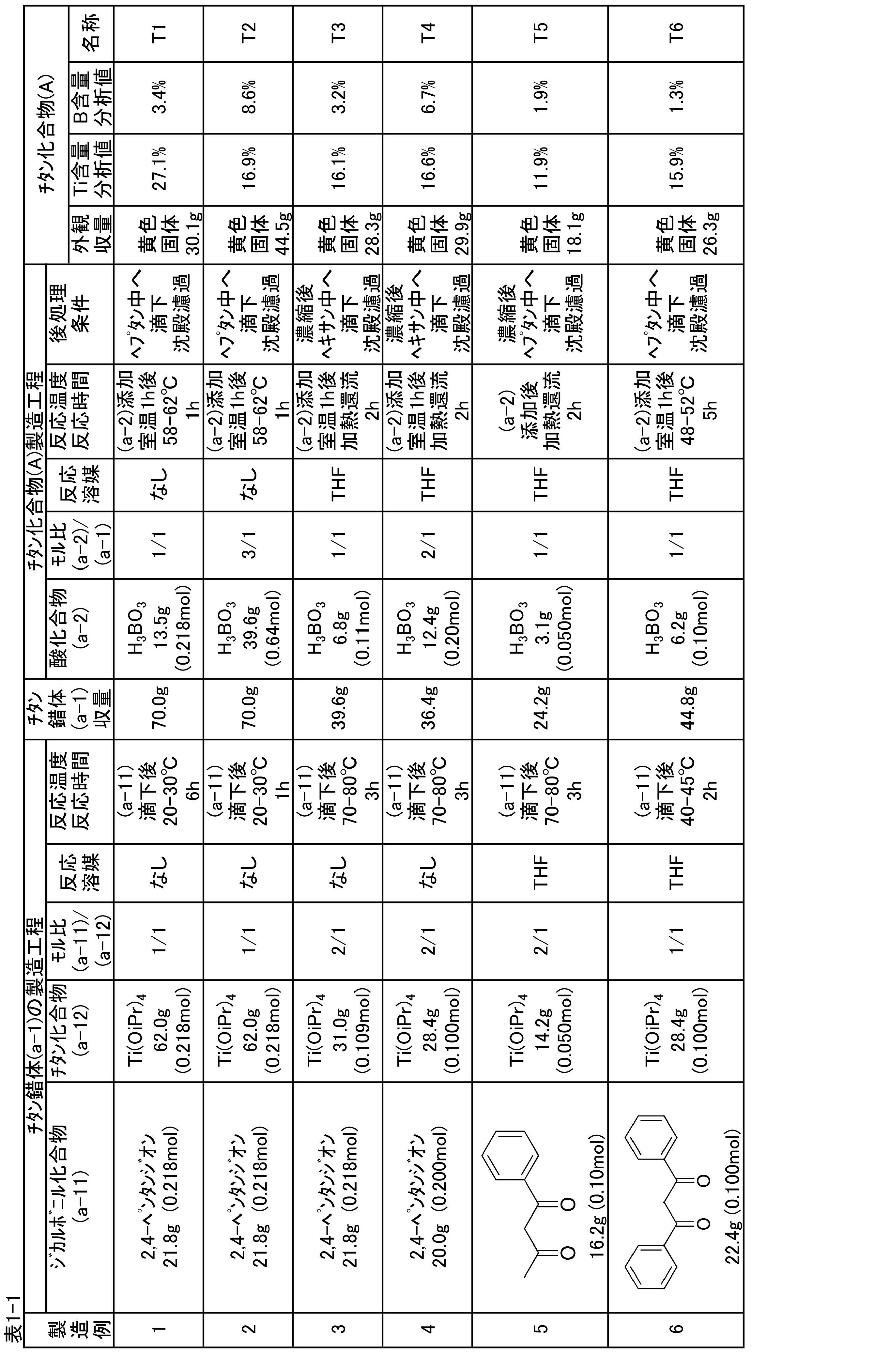

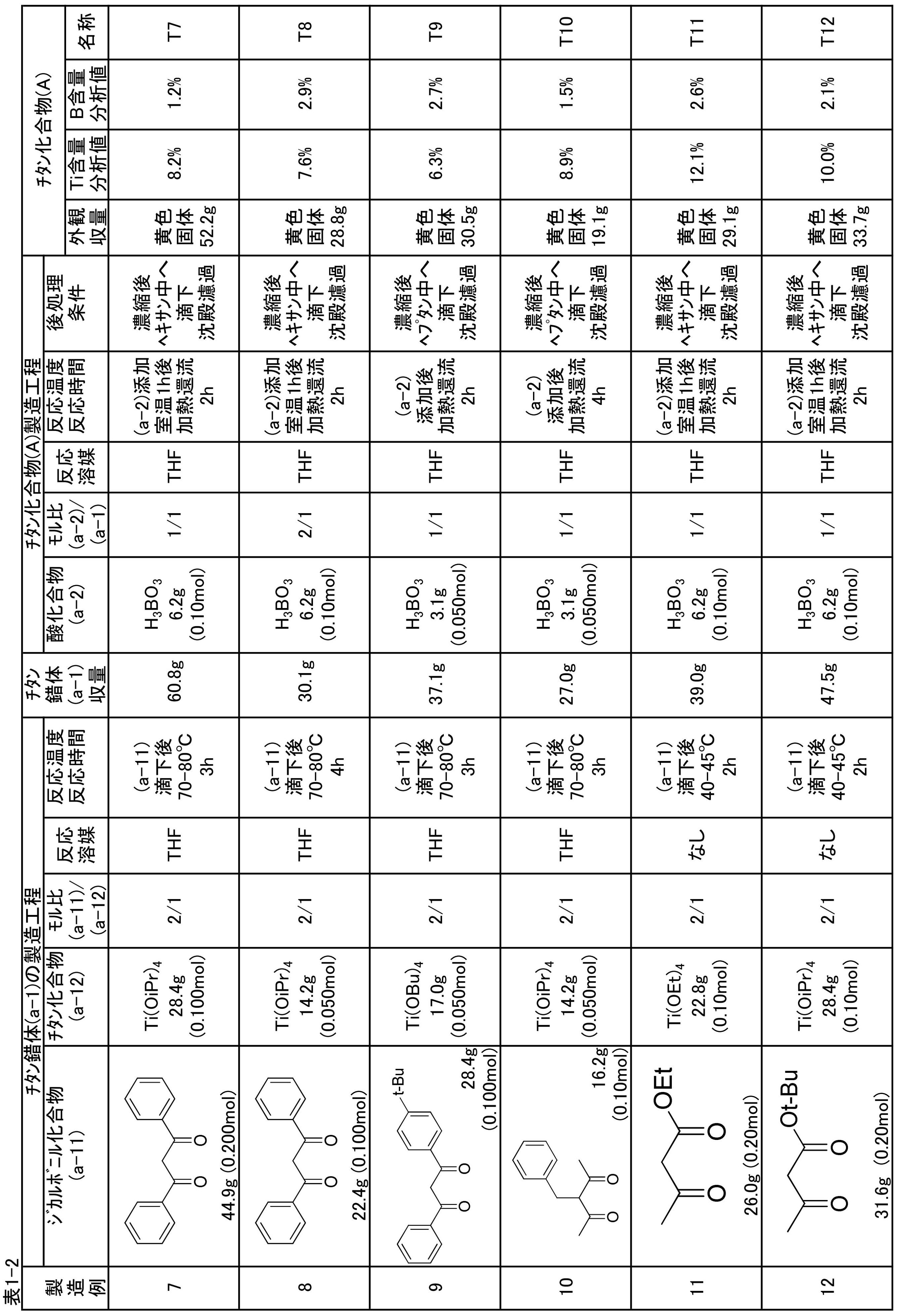

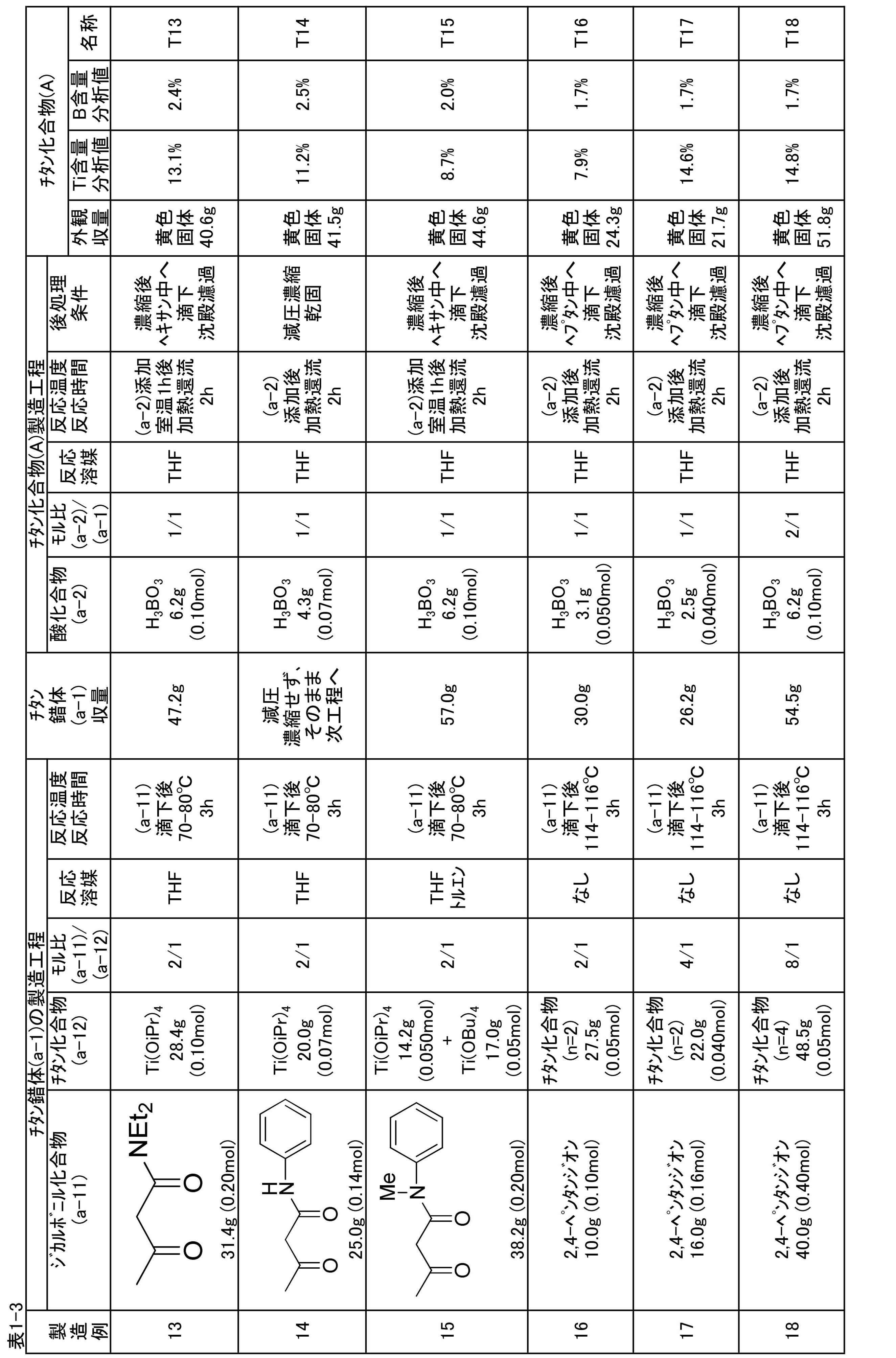

ジカルボニル化合物（ａ－１１）の種類及び仕込み量、チタン化合物（ａ－１２）の種類及び仕込み量、ホウ酸の仕込み量、溶媒、後処理等を変更し、製造例１と同様にチタン化合物（Ａ）を得た。 The type and loading amount of the dicarbonyl compound (a-11), the type and charge of the titanium compound (a-12), charged amount of boric acid, solvents, and change the post-processing, the titanium in the same manner as in Example 1 Compound the (A) I got. 結果を表１－１～表１－５に示す。 Results I shown in Table 1-1 and Table 1-5.

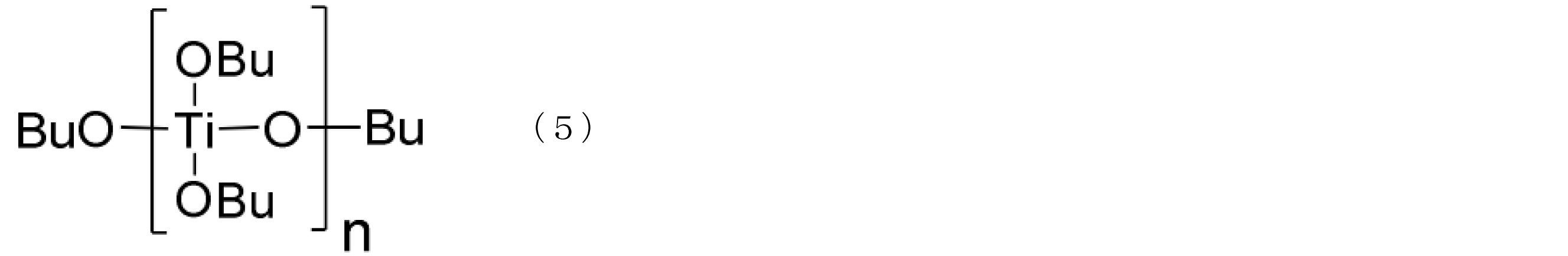

製造例１６～２０では、チタン化合物（ａ－１２）として、以下の化学式（５）においてｎ＝２，４，７又は１０としたものを用いた。 In Production Examples 16-20, the titanium compound as the (a-12), we used those with n = 2,4,7, or 10 in the following chemical formula (5).

チタン錯体（ａ－１）の製造工程において、反応溶媒がＴＨＦとなっているものについては、ジカルボニル化合物（ａ－１１）を予めＴＨＦに溶解させた状態で滴下を行った。 In the manufacturing process of the titanium complex (a-1), for which the reaction solvent is a THF is dropping was carried out in a state of being dissolved dicarbonyl compound (a-11) in advance in THF. 実施例１５については、ジカルボニル化合物（ａ－１１）を予めＴＨＦ：１５０ｇとトルエン：１５０ｇの混合溶媒に溶解させた状態で滴下を行った。 For Example 15, a dicarbonyl compound (a-11) previously THF: 150g and toluene: The dropping was carried out in a state of being dissolved in a mixed solvent of 150g.
また、チタン化合物（Ａ）の製造工程において、反応溶媒がＴＨＦとなっているものについては、チタン錯体（ａ－１）の濃縮液にＴＨＦを添加・撹拌して均一溶液とした後に、酸化合物（ａ－２）を添加した。 In the manufacturing process of the titanium compound (A), for which the reaction solvent is in the THF, after a uniform solution by adding and stirring the THF to the concentrate of the titanium complex (a-1), acid compound the (a-2) it was added. さらに、後処理条件において「濃縮後ヘキサン（又はヘプタン）中へ滴下」とあるものについては、チタン錯体（ａ－１）と酸化合物（ａ－２）との反応液を濃縮した後に、ヘキサン（又はヘプタン）へ滴下したことを意味する。 Furthermore, in the post-processing conditions for those phrase "dropped into after concentration hexane (or heptane)", after concentrating the reaction solution of titanium complex (a-1) and the acid compound (a-2), hexane ( or it means that it has dropped to heptane).

製造例２１ Production Example 21
窒素雰囲気下、１００ｍＬ三角フラスコに、２，４－ペンタンジオン：１５．９ｇ（０．１５９ｍｏｌ）とＮ，Ｎ－ジエチルアセトアセトアミド：２５．０ｇ（０．１５９ｍｏｌ）を仕込み、攪拌して均一溶液とした。 Under a nitrogen atmosphere, to a 100mL Erlenmeyer flask, 2,4-pentanedione: 15.9g (0.159mol) and N, N- diethyl acetoacetamide: charged 25.0g (0.159mol), and stirring to uniform solution It was. 別途、窒素雰囲気下、攪拌装置、温度計、冷却器を備えた３００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：４５．２ｇ（０．１５９ｍｏｌ）を仕込み、攪拌しながら、予め調製した混合１，３－ジカルボニル化合物を内温２０～５５℃の範囲で１時間かけて滴下した。 Separately, under nitrogen, a stirrer, a thermometer and 300mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: was charged with 45.2g (0.159mol), while stirring, mixed with the previously prepared 1 It was added dropwise over 1 hour at a range of internal temperature 20 ~ 55 ℃ 3-dicarbonyl compounds. その後、加熱して内温８８～９２℃で４時間攪拌した。 Then, it was stirred for 4 hours at an inner temperature of 88 ~ 92 ℃ by heating. ５０℃まで冷却し減圧濃縮（最終減圧度１１ｍｍＨｇ）してイソプロパノールを留出させて、３００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：６７ｇを得た。 50 ℃ until it was cooled and concentrated under reduced pressure (final vacuum degree of 11mmHg) to distill isopropanol, red concentrate titanium complexes in 300mL round bottom flask (a-1): to obtain a 67g. 攪拌しながら、ホウ酸：１９．７ｇ（０．３２ｍｏｌ）を仕込み、内温２０～２５℃の範囲で１時間攪拌した。 With stirring, boric acid: was charged with 19.7g (0.32mol), and stirred for 1 hour at a range of internal temperature 20 ~ 25 ℃. その後、加熱還流下６時間攪拌し、３０℃まで放冷した。 Then, stirring heated under reflux for 6 hours, it was allowed to cool to 30 ℃. 別途、窒素置換した、攪拌装置、温度計、冷却器を備えた２Ｌ４つ口丸底フラスコに、ヘプタン：３６０ｇを仕込み、攪拌しながら、前記反応液を内温２０～２５℃の範囲で３０分間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 Separately, purged with nitrogen, a stirrer, a thermometer and 2L4 necked round bottom flask equipped with a condenser, heptane: was charged with 360g, while stirring, in a range of internal temperature 20 ~ 25 ℃ the reaction mixture for 30 minutes The period was added dropwise, as it was stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体３５．６ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ hot water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 35.6g. 得られた黄色固体チタン化合物のＩＣＰ発光分析装置によるＴｉ含量分析値は１７．０％、Ｂ含量分析値は７．３％であった。 Ti content analysis value 17.0 percent by ICP emission spectrometer The resulting yellow solid titanium compound, B content analysis value was 7.3%.

製造例２２ Production Example 22
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた１Ｌ４つ口丸底フラスコに、製造例１で合成したチタン錯体（ａ－１）；テトライソプロポキシチタンと２，４－ペンタンジオンの反応生成物：１３．２ｇ（０．０４１ｍｏｌ）、製造例７で合成したチタン錯体（ａ－１）；テトライソプロポキシチタンと１，３－ジフェニル－１，３－プロパンジオンの反応生成物：２５．０ｇ（０．０４１ｍｏｌ）、ＴＨＦ：３４０ｇを仕込み、攪拌溶解した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 1L4 necked round bottom flask equipped with a condenser, the synthesized titanium complex in Production Example 1 (a-1); reaction of tetraisopropoxytitanium and 2,4-pentanedione product: 13.2g (0.041mol), synthesized titanium complex in Production Example 7 (a-1); tetraisopropoxide reaction product of titanium and 1,3-diphenyl-1,3-propane-dione: 25. 0g (0.041mol), THF: was charged with 340g, was dissolved with stirring. 引き続き、攪拌しながら、ホウ酸：５．０ｇ（０．０８１ｍｏｌ）を仕込み、内温２０～２５℃の範囲で１時間攪拌した。 Subsequently, while stirring, boric acid: 5.0g were charged (0.081mol), and stirred for 1 hour at inner temperature range of 20 ~ 25 ℃. その後、加熱して内温６５～７０℃で７時間攪拌し、５０℃まで冷却し減圧濃縮（最終減圧度１１ｍｍＨｇ）して溶媒を留出させて１Ｌ丸底フラスコ内に黄褐色濃縮液：５０ｇを得た。 Then, by heating it for 7 hours with stirring at an internal temperature of 65 ~ 70 ℃, the the tan concentrated solution to 50 ℃ cooled and concentrated under reduced pressure until the (final reduced pressure of 11mmHg) to 1L round bottom flask was distilled solvent: 50g The I got. さらに攪拌しながら、ヘプタン１５０ｇを内温２０～２５℃にて１時間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 Furthermore, while stirring, was added dropwise over 1 hour at an internal temperature of 20 ~ 25 ℃ heptane 150g, was directly stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体３２．３ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ hot water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 32.3g. 得られた黄色固体チタン化合物のＩＣＰ発光分析装置によるＴｉ含量分析値は１１．４％、Ｂ含量分析値は２．１％であった。 ICP emission spectrometry Ti content analysis value is 11.4 percent by the apparatus of the resulting yellow solid titanium compound, B content analysis value was 2.1%.

製造例２３ Production Example 23
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた３００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：２５．０ｇ（０．０８８ｍｏｌ）仕込み、攪拌しながら、２，４－ペンタンジオン：１７．６ｇ（０．１７６ｍｏｌ）を内温２０～３０℃の範囲で１時間かけて滴下し、その後、加熱して７０～８０℃で３時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 300mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: 25.0g (0.088mol) were charged, under stirring, 2,4-pentanedione: 17 .6g (0.176mol) was added dropwise over 1 hour at a range of internal temperature 20 ~ 30 ℃ and was then stirred for 3 hours with heated to 70 ~ 80 ℃. ５５℃の湯浴で加熱しながら減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：１０ｇ、３００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：３２ｇを得た。 55 ℃ of the heating while concentrated under reduced pressure in a water bath (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 10g, red concentrate titanium complex in a 300mL round-bottom flask (a-1): 32g the obtained. 反応系を窒素置換し、ＴＨＦ：１００ｇ、フマル酸：１０．２ｇ（０．０８８ｍｏｌ）を仕込み、そのまま１時間攪拌した。 The reaction system was purged with nitrogen, THF: 100g, fumaric acid: was charged with 10.2g (0.088mol), and was stirred for 1 hour. その後、加熱還流下、８時間攪拌し、その後３０℃まで放冷した。 Then, under reflux and stirred for 8 hours, allowed to cool to then 30 ℃.
反応液を５００ｍＬナスフラスコに移し、エバポレーターで減圧濃縮し８０ｇまで濃縮した。 The reaction solution was transferred to a 500mL round-bottomed flask, and concentrated under reduced pressure in an evaporator and concentrated to 80g. 別途、窒素置換した、攪拌装置、温度計、冷却器を備えた２Ｌ４つ口丸底フラスコに、ヘプタン：７００ｇを仕込み、攪拌しながら、前記反応濃縮液を内温２０～２５℃の範囲で３０分間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 Separately, purged with nitrogen, a stirrer, a thermometer and 2L4 necked round bottom flask equipped with a condenser, heptane: was charged with 700g, while stirring, in a range of internal temperature 20 ~ 25 ℃ the reaction concentrate 30 was added dropwise over a period of minutes, it was directly stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体２２．２ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ hot water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 22.2g. 得られた黄色固体チタン化合物のＩＣＰ発光分析装置によるＴｉ含量分析値は１３．２％であった。 Ti content analysis value according to ICP emission spectrometer The resulting yellow solid titanium compound was 13.2%.

製造例２４～２６ Production Examples 24-26
ジカルボニル化合物（ａ－１１）の種類及び仕込み量、チタン化合物（ａ－１２）の種類及び仕込み量、酸化合物（ａ－２）の仕込み量、溶媒、後処理等を変更し、製造例２３と同様にチタン化合物（Ａ）を得た。 The type and loading amount of the dicarbonyl compound (a-11), change the type and charge of the titanium compound (a-12), charged amount of the acid compound (a-2), a solvent, a post-processing, production example 23 We got titanium compound (A) in the same manner as. 結果を表１－１～表１－５に示す。 Results I shown in Table 1-1 and Table 1-5.

製造例２７ Production Example 27
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた５００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：７１．１ｇ（０．２５ｍｏｌ）を仕込み、攪拌しながら、２，４－ペンタンジオン：５０．０ｇ（０．５０ｍｏｌ）を内温２０～５０℃の範囲で３０分間かけて滴下し、油浴で加熱し内温８７～９０℃を保ち、そのまま１時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 500mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: was charged with 71.1g (0.25mol), under stirring, 2,4-pentanedione: The period was added dropwise for 30 minutes in a range of internal temperature 20 ~ 50 ℃ 50.0g of (0.50mol), and keeping the heated internal temperature 87 ~ 90 ℃ in an oil bath and was stirred for 1 hour. その後、減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：３０ｇ、５００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：９１ｇを得た。 Then, concentrated under reduced pressure (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 30g, red concentrate titanium complex in a 500mL round-bottom flask (a-1): to give a 91g. 濃縮液の入ったフラスコにディーンスターク還流装置を取り付け、ヘプタン：７５．５ｇを仕込み攪拌して均一溶液とし、ホウ酸：１５．５ｇ(０．２５ｍｏｌ)を添加した。 It was fitted with a Dean-Stark reflux apparatus to a flask containing concentrated solution, heptane: stirring was charged with 75.5g to form a uniform solution, boric acid: was added 15.5g (0.25mol). その後、還流温度まで温度を上げ、還流脱水しながら、３時間攪拌した。 Then, the temperature is raised to reflux temperature, while reflux dehydration, and the mixture was stirred for 3 hours. 加熱を停止し２０℃まで冷却し同温度で３０分間攪拌した。 Stop the heating was cooled to 20 ℃ and the mixture was stirred for 30 minutes at the same temperature. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃の湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体５６．０ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 56.0g. 得られた黄色固体のチタン化合物（Ａ）のＩＣＰ発光分析装置によるＴｉ含量分析値は１７．８％、Ｂ含量分析値は３．０％であった。 A titanium compound of the obtained yellow solid Ti content analysis value according to ICP emission analyzer (A) is 17.8%, B content analysis value was 3.0%.

＜チタン化合物（Ａ）の複合触媒の製造＞ <Preparation of the composite catalyst of the titanium compound (A)>
以下の記載及び表１－６に示す条件に従って、チタン化合物（Ａ）の複合触媒を製造し、その分析を行った。 According to the conditions shown in the following description and Table 1-6, to produce a composite catalyst of the titanium compound (A), it was subjected to the analysis. 結果を表１－６に示す。 Results it is shown in Table 1-6.

製造例２８ Production Example 28
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた５００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：７１．１ｇ（０．２５ｍｏｌ）を仕込み、攪拌しながら、２，４－ペンタンジオン：５０．０ｇ（０．５０ｍｏｌ）を内温２０～５０℃の範囲で３０分間かけて滴下し、油浴で加熱し内温８７～９０℃を保ち、そのまま１時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 500mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: was charged with 71.1g (0.25mol), under stirring, 2,4-pentanedione: The period was added dropwise for 30 minutes in a range of internal temperature 20 ~ 50 ℃ 50.0g of (0.50mol), and keeping the heated internal temperature 87 ~ 90 ℃ in an oil bath and was stirred for 1 hour. その後、減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：３０ｇ、５００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：９１ｇを得た。 Then, concentrated under reduced pressure (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 30g, red concentrate titanium complex in a 500mL round-bottom flask (a-1): to give a 91g. 濃縮液の入ったフラスコにディーンスターク還流装置を取り付け、ヘプタン：７５．５ｇを仕込み攪拌して均一溶液とし、ホウ酸：１５．５ｇ(０．２５ ｍｏｌ)、酸化ビスマスＢｉ _２ Ｏ _３ (5N Plus社製、varistorグレード)：１９．０ｇを添加した。 Was fitted with a Dean-Stark reflux apparatus to a flask containing concentrated solution, heptane: stirring was charged with 75.5g to form a homogeneous solution, boric acid: 15.5g (0.25 mol), bismuth oxide _Bi 2 _{O 3} (5N Plus Company made, varistor grade): 19.0g me was added. その後、還流温度まで温度を上げ、還流脱水しながら、３時間攪拌した。 Then, the temperature is raised to reflux temperature, while reflux dehydration, and the mixture was stirred for 3 hours. 加熱を停止し、ヘプタン：５０ｇを添加し攪拌しながら２０℃まで冷却し同温度で３０分間攪拌した。 The heating was stopped, heptane: 50g was cooled to 20 ℃ with stirring was added and the mixture was stirred at the same temperature for 30 minutes. 得られたスラリー溶液を吸引濾過し、得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃の湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体８０．３ｇを得た。 The resulting slurry solution was filtered off with suction, the resulting slurry solution was suction filtered to give a yellow wet solid dried under reduced pressure with heating in a water bath at 50 ℃ (reduced pressure of 10 ~ 20mmHg) for 4 hours and then dried We give a yellow solid 80.3g. 得られた黄色固体のチタン化合物（Ａ）の複合触媒のＩＣＰ発光分析装置によるＴｉ含量分析値は１３．４％、Ｂ含量分析値は２．４％、Ｂｉ含量分析値は２１．９％であった。 The resulting yellow solid titanium compound Ti content analysis value by ICP emission spectrometer of the composite catalyst of (A) is 13.4%, B content analysis value is 2.4%, Bi content analysis value is 21.9% there were.

製造例２９ Production Example 29
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた５００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：７１．１ｇ（０．２５ｍｏｌ）を仕込み、攪拌しながら、２，４－ペンタンジオン：５０．０ｇ（０．５０ｍｏｌ）を内温２０～５０℃の範囲で３０分間かけて滴下し、油浴で加熱し内温８７～９０℃を保ち、そのまま１時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 500mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: was charged with 71.1g (0.25mol), under stirring, 2,4-pentanedione: The period was added dropwise for 30 minutes in a range of internal temperature 20 ~ 50 ℃ 50.0g of (0.50mol), and keeping the heated internal temperature 87 ~ 90 ℃ in an oil bath and was stirred for 1 hour. その後、減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：３０ｇ、５００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：９１ｇを得た。 Then, concentrated under reduced pressure (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 30g, red concentrate titanium complex in a 500mL round-bottom flask (a-1): to give a 91g. 濃縮液の入ったフラスコにディーンスターク還流装置を取り付け、ヘプタン：７５．５ｇを仕込み攪拌して均一溶液とし、ホウ酸：１５．５ｇ(０．２５ mol)、酸化ビスマスＢｉ _２ Ｏ _３ (5N Plus社製、varistorグレード)：１９．０g、シリチンＺ８６（Hoffmann Mineral社製）：１０．０ｇを添加した。 Was fitted with a Dean-Stark reflux apparatus to a flask containing concentrated solution, heptane: stirring was charged with 75.5g to form a homogeneous solution, boric acid: 15.5g (0.25 mol), bismuth oxide _Bi 2 _{O 3} (5N Plus Company made, varistor grade): 19.0g, Sillitin Z86 (Hoffmann Mineral Co., Ltd.): 10.0g me was added. その後、還流温度まで温度を上げ、還流脱水しながら、３時間攪拌した。 Then, the temperature is raised to reflux temperature, while reflux dehydration, and the mixture was stirred for 3 hours. 加熱を停止し、ヘプタン：６０ｇを添加し攪拌しながら２０℃まで冷却し同温度で３０分間攪拌した。 The heating was stopped, heptane: 60g was cooled to 20 ℃ with stirring was added and the mixture was stirred at the same temperature for 30 minutes. 得られたスラリー溶液を吸引濾過し、得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃の湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体９１．５ｇを得た。 The resulting slurry solution was filtered off with suction, the resulting slurry solution was suction filtered to give a yellow wet solid dried under reduced pressure with heating in a water bath at 50 ℃ (reduced pressure of 10 ~ 20mmHg) for 4 hours and then dried We give a yellow solid 91.5g. 得られた黄色固体のチタン化合物（Ａ）の複合触媒のＩＣＰ発光分析装置によるＴｉ含量分析値は１１．８％、Ｂ含量分析値は２．１％、Ｂｉ含量分析値は１９．２％であった。 Titanium compound of the resulting yellow solid Ti content analysis value by ICP emission spectrometer of the composite catalyst of (A) is 11.8%, B content analysis value is 2.1%, Bi content analysis value is 19.2% there were.

製造例３０～３４ Production Examples 30-34
製造例２８と同様に得られた赤色濃縮液チタン錯体（ａ－１）のヘプタン溶液に、酸化合物（ａ－２）の種類、量、金属化合物（Ｄ）の種類、量、添加物の種類、量を変え、同様の方法でチタン化合物（Ａ）の複合触媒を得た。 Heptane solution similarly resulting red concentrate titanium complex to that of Preparation 28 (a-1), kind of acid compound (a-2), the amount, the type of the metal compound (D), the amount and type of additives , and varying amounts to obtain a composite catalyst of the titanium compound (A) in a similar manner.

製造例３５ Production Example 35
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた５００ｍＬ４つ口丸底フラスコに、テトライソプロポキシチタン：７１．１ｇ（０．２５ｍｏｌ）を仕込み、攪拌しながら、２，４－ペンタンジオン：４０．０ｇ（０．４０ｍｏｌ）と１－フェニル－１，３－ブタンジオン：１６．２ｇ（０．１０ｍｏｌ）の混合物を内温２０～５０℃の範囲で３０分間かけて滴下し、油浴で加熱し内温８７～９０℃を保ち、そのまま１時間攪拌した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 500mL4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: was charged with 71.1g (0.25mol), under stirring, 2,4-pentanedione: 40.0g (0.40mol) and 1-phenyl-1,3-butanedione: was added dropwise over 30 minutes at inner temperature range of 20 ~ 50 ℃ A mixture of 16.2g (0.10mol), heated in an oil bath to keep the internal temperature of 87 ~ 90 ℃ and, it was stirred for 1 hour. その後、減圧濃縮（最終減圧度１４ｍｍＨｇ）してイソプロパノールを留出させて留出物：３０ｇ、５００ｍＬ丸底フラスコ内に赤色濃縮液チタン錯体（ａ－１）：９７ｇを得た。 Then, concentrated under reduced pressure (final reduced pressure of 14mmHg) and was stopped isopropanol are issued not to distillate: 30g, red concentrate titanium complex in a 500mL round-bottom flask (a-1): to give a 97g. 濃縮液の入ったフラスコに、ＴＨＦ：２００ｇを仕込み攪拌して均一溶液とした。 In a flask containing concentrate, THF: was is stirred charged 200g a homogeneous solution. マレイン酸：２９．０ｇ（０．２５ｍｏｌ）、（２，４－ペンタジオナト）ビスマス（III）オキシドBi(acac)O：１２．０ｇ、シリチンＺ８６（Hoffmann Mineral社製）：３．０ｇ、セルロース（Aldrich社製試薬，microcrystalline, powder）：３．０ｇを添加し１５分間攪拌した。 Maleic acid: 29.0g (0.25mol), (2,4- Pentajionato) bismuth (III) oxide Bi (acac) O: 12.0g, Sillitin Z86 (Hoffmann Mineral Co., Ltd.): 3.0g, cellulose (Aldrich Inc. .: reagent, microcrystalline, powder): 3.0g was stirred for 15 minutes was added. 引き続き、攪拌しながら加熱還流し３時間反応させた。 Subsequently, it was reacted was heated to reflux with stirring for 3 hours. そのまま加熱攪拌しながら減圧濃縮（最終減圧度２５０ｍｍＨｇ）して留出物：１００ｇを得た。 As it is heated with stirring under reduced pressure concentrated (final vacuum degree of 250mmHg) to distillate: to give a 100g. 濃縮液の入ったフラスコに攪拌しながら、ヘプタン：２００ｇを内温２０～３５℃の範囲で１時間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 While stirring to a flask containing concentrated solution, heptane: 200g was added dropwise over 1 hour at a range of internal temperature 20 ~ 35 ℃ and was directly stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃の湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）４時間し、乾燥した黄色固体８８．２ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 4 hours to obtain a dry yellow solid 88.2g. 得られた黄色固体のチタン化合物（Ａ）の複合触媒のＩＣＰ発光分析装置によるＴｉ含量分析値は１２．６％、Ｂｉ含量分析値は７．８％であった。 A titanium compound of the obtained yellow solid Ti content analysis value according to ICP emission spectrometer of the composite catalyst (A) is 12.6%, Bi content analysis value was 7.8%.

製造例３６ Production Example 36
窒素雰囲気下、５００ｍＬ三角フラスコに、１，３－ジフェニル－１，３－プロパンジオン：４４．９ｇ（０．２０ｍｏｌ）、ＴＨＦ：２００ｇを仕込み、攪拌して均一溶液とした。 Under a nitrogen atmosphere, to a 500mL Erlenmeyer flask, 1,3-diphenyl-1,3-propane dione: 44.9g (0.20mol), THF: was charged with 200g, and was then stirred to a uniform solution. 別途、窒素雰囲気下、攪拌装置、温度計、冷却器を備えた５００ｍＬ４つ口丸底フラスコに、テトラブトキシチタン：３４．０ｇ（０．１０ｍｏｌ）を仕込み、攪拌しながら、予め調製した１，３－ジカルボニル化合物ＴＨＦ溶液を内温２０～６８℃の範囲で１時間かけて滴下した。 Separately, under nitrogen, a stirrer, a thermometer and 500mL4 necked round bottom flask equipped with a condenser, tetrabutoxytitanium: was charged with 34.0g (0.10mol), with stirring, it was previously prepared 1,3 - it was added dropwise over 1 hour at a range of internal temperature 20 ~ 68 ℃ dicarbonyl compound in THF. その後、８０℃の油浴で加熱し２時間加熱還流した。 Then heated to reflux and heated in an oil bath at 80 ℃ 2 hours. 反応液を３０℃まで冷却し、１Ｌナス型フラスコに移し、ロータリーエバポレーターで減圧濃縮してＴＨＦ、ブタノールを留去し、橙色固体チタン錯体（ａ－１）：６４．１ｇを得た。 The reaction solution was cooled to 30 ℃, was transferred to a 1L round-bottom flask was distilled off THF, butanol was concentrated under reduced pressure on a rotary evaporator, orange solid titanium complex (a-1): to obtain a 64.1g. そこへＴＨＦ：３５０ｇを仕込み、固体チタン錯体を溶解させた。 Thereto THF: were charged 350g, it was dissolved solid titanium complex. 別途、攪拌装置、温度計、冷却器を備えた１Ｌ４つ口丸底フラスコに、予め、調製した上記チタン錯体ＴＨＦ溶液を仕込み、ホウ酸：６．２ｇ、酸化ビスマスＢｉ _２ Ｏ _３ （5N Plus社製、varistorグレード）：５．０ｇを添加し１５分間攪拌した。 Separately, stirrer, thermometer, 1L4 necked round bottom flask equipped with a condenser, pre-charged with the prepared aforementioned titanium complex THF solution, boric acid: 6.2g, bismuth oxide _Bi 2 _{O 3} (5N Plus Inc. Ltd., varistor grade): 5.0g was stirred for 15 minutes was added. 引き続き、攪拌しながら加熱還流し４時間反応させた。 Subsequently, it was reacted was heated to reflux with stirring for 4 hours. そのまま加熱攪拌しながら減圧濃縮（最終減圧度２５０ｍｍＨｇ）して留出物：３２０ｇを得た。 As it is heated and stirred while concentrated under reduced pressure (final reduced pressure of 250mmHg) to distillate: to give a 320g. 濃縮液の入ったフラスコに攪拌しながら、ヘプタン：３５０ｇを内温２０～３５℃の範囲で１時間かけて滴下し、同温度範囲でそのまま１時間攪拌した。 While stirring to a flask containing concentrated solution, heptane: 350g was added dropwise over 1 hour at a range of internal temperature 20 ~ 35 ℃ and was directly stirred for 1 hour at the same temperature range. 得られたスラリー溶液を吸引濾過し、黄色湿固体を得、５０℃の湯浴で加熱しながら減圧乾燥（減圧度１０～２０ｍｍＨｇ）５時間し、乾燥した黄色固体５６．３ｇを得た。 The resulting slurry solution was suction filtered to give a yellow wet solid, while heating at 50 ℃ water bath and dried under reduced pressure (reduced pressure of 10 ~ 20mmHg) 5 hours to give a dry yellow solid 56.3g. 得られた黄色固体のチタン化合物（Ａ）の複合触媒のＩＣＰ発光分析装置によるＴｉ含量分析値は７．９％、Ｂ含量分析値は、３．２％、Ｂｉ含量分析値は７．０％であった。 The resulting yellow solid titanium compound (A) Ti content analysis value by ICP emission spectrometer of the composite catalyst of 7.9%, B content analysis value, 3.2%, Bi content analysis value of 7.0% It was.

比較製造例１ Comparative Production Example 1
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた１Ｌ４つ口丸底フラスコに、テトライソプロポキシチタン：５６．８ｇ（０．２００ｍｏｌ）、ＴＨＦ：３００ｇ仕込み攪拌し均一溶液とした。 Under a nitrogen atmosphere, a stirring device, a thermometer, 1L4 necked round bottom flask equipped with a condenser, tetraisopropoxytitanium: 56.8g (0.200mol), THF: I was charged 300g stirred homogeneous solution. その後、攪拌しながら、ホウ酸：１６．５ｇ（０．２６７ｍｏｌ）を仕込んだ。 Then, while stirring, boric acid: was charged with 16.5g (0.267mol). 室温で攪拌３０分後、加熱還流２時間し、ナスフラスコに移し、減圧濃縮乾固し、類白色固体２５．３ｇを得た。 After 30 minutes stirring at room temperature, heated under reflux for 2 hours, transferred to a round-bottomed flask, vacuum concentrated to dryness to afford a off-white solid 25.3g. 得られた類白色固体チタン化合物のＩＣＰ発光分析装置によるＴｉ含量分析値は３８．１％、Ｂ含量分析値は１１．２％であった。 Ti content analysis value by ICP emission spectrometer of the resulting off-white solid titanium compound is 38.1%, B content analysis value was 11.2%.

＜基体樹脂（Ｂ）の製造＞ <Production of the base resin (B)>
製造例３７ Production Example 37
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた３Ｌ４つ口フラスコに、エポキシ樹脂「jER1004AF」（三菱化学製、エポキシ当量８９６ｇ／ｅｑ、平均分子量 約１６５０）：１４２５ｇ（エポキシ基換算１．５９ｍｏｌ）、エチレングリコールモノブチルエーテル（以下、ブチルセルソルブと表記）：４０６ｇを仕込み、１２０℃油浴で加熱し攪拌して樹脂を溶解させた。 Under a nitrogen atmosphere, a stirring device, a thermometer, 3L4 necked flask equipped with a condenser, an epoxy resin "jER1004AF" (manufactured by Mitsubishi Chemical Corporation, epoxy equivalent of 896g / eq, an average molecular weight of about 1650): 1425g (epoxy group equivalent one. 59mol), ethylene glycol monobutyl ether (hereinafter, butyl cellosolve denoted): were charged 406g, was dissolved resin is stirred and heated at 120 ℃ oil bath. ジエタノールアミン：１７５．５ｇ（１．６７ｍｏｌ）を滴下漏斗で内温９５～１１５℃の範囲で１時間かけて滴下し、滴下漏斗をブチルセルソルブ：６４ｇで洗いこんだ。 Diethanolamine: 175.5g (1.67mol) was dropped over a period of 1 hour in the range of an internal temperature of 95 ~ 115 ℃ in the dropping funnel, butyl cellosolve a dropping funnel: yelling washed with 64g. そのまま、内温１１５～１２０℃の範囲で１６時間加熱攪拌した。 As it is, it was 16 hours heated and stirred in a range of internal temperature of 115 ~ 120 ℃. その後、攪拌しながら、ブチルセルソルブ：５９７ｇを３０分かけて滴下し、そのまま５０℃まで攪拌しながら放冷し、ジエタノールアミン付加エポキシ樹脂ブチルセルソルブ溶液Ｂ－１（固形分６０％）：２６６７ｇを得た。 Then, while stirring, butyl cellosolve: 597g was added dropwise over 30 minutes, as it is allowed to cool with stirring to 50 ℃, diethanolamine added epoxy resins butyl cellosolve solution B-1 (solid content 60%): the 2667g obtained. Ｂ－１の水酸基価を測定し溶媒ブチルセルソルブの水酸基価を差し引き補正した樹脂固形分の水酸基価は、１９９ｍｇＫＯＨ／ｇ（ＯＨ基換算３．５５ｍｍｏｌ／ｇ）であった。 B-1 having a hydroxyl value of a measured hydroxyl value of the corrected resin solids subtracting the hydroxyl value of the solvent butyl cellosolve was 199mgKOH / g (OH group equivalent 3.55mmol / g). 計算によるアミン含量は、０．６３ｍｍｏｌ／ｇであった。 Amine content by calculation was 0.63mmol / g.

製造例３８ Production Example 38
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた２Ｌ４つ口フラスコに、エポキシ樹脂「jER1007」（三菱化学製、エポキシ当量１８５２ｇ／ｅｑ、平均分子量 約２９００）：６８３ｇ（エポキシ基換算０．３７ｍｏｌ）、ブチルセルソルブ：２５８ｇ仕込み、１４０℃油浴で加熱し攪拌して樹脂を溶解させた。 Under a nitrogen atmosphere, a stirring device, a thermometer, 2L4 necked flask equipped with a condenser, an epoxy resin "jER1007" (manufactured by Mitsubishi Chemical Corporation, epoxy equivalent weight 1852g / eq, an average molecular weight of about 2900): 683g (epoxy equivalent 0. 37mol), butyl cellosolve: 258g charged to dissolve the resin was stirred and heated at 140 ℃ oil bath. ジエタノールアミン：４１．０ｇ（０．３９ｍｏｌ）を滴下漏斗で内温１２８～１３１℃の範囲で１時間かけて滴下し、滴下漏斗をブチルセルソルブ：３７ｇで洗いこんだ。 Diethanolamine: 41.0g (0.39mol) was dropped over a period of 1 hour in the range of an internal temperature of 128 ~ 131 ℃ in the dropping funnel, butyl cellosolve a dropping funnel: yelling washed with 37g. そのまま、内温１２０～１３０℃の範囲で１６時間加熱攪拌した。 As it is, it was 16 hours heated and stirred in a range of internal temperature of 120 ~ 130 ℃. その後、攪拌しながら、ブチルセルソルブ：１８７ｇを３０分かけて滴下し、そのまま５０℃まで攪拌しながら放冷し、ジエタノールアミン付加エポキシ樹脂ブチルセルソルブ溶液Ｂ－２（固形分６０％）：１２０５ｇを得た。 Then, while stirring, butyl cellosolve: 187g was added dropwise over 30 minutes, as it is allowed to cool with stirring to 50 ℃, diethanolamine added epoxy resins butyl cellosolve solution B-2 (solid content 60%): the 1205g obtained. Ｂ－２の水酸基価を測定し溶媒ブチルセルソルブの水酸基価を差し引き補正した樹脂固形分の水酸基価は、１５７ｍｇＫＯＨ／ｇ（ＯＨ基換算２．８０ｍｍｏｌ／ｇ）であった。 B-2 having a hydroxyl value of a measured hydroxyl value of the corrected resin solids subtracting the hydroxyl value of the solvent butyl cellosolve was 157mgKOH / g (OH group equivalent 2.80mmol / g). 計算によるアミン含量は、０．３２ｍｍｏｌ／ｇであった。 Amine content by calculation was 0.32mmol / g.

＜硬化剤（Ｃ）ブロックポリイソシアネートの製造＞ <Production of curing agent (C) blocked polyisocyanate>
製造例３９ Production Example 39
窒素雰囲気下、攪拌装置、温度計、冷却器を備えた３Ｌ４つ口フラスコに、ポリメチレンポリフェニルポリイソシアネート「スミジュール４４Ｖ２０」（住化バイエルウレタン製、イソシアネート基含有率３１．５％）：７９８ｇ（イソシアネート基換算６．０ｍｏｌ）を仕込み、攪拌しながら内温９５℃まで加熱した。 Under a nitrogen atmosphere, a stirring device, a thermometer, 3L4 necked flask equipped with a condenser, polymethylene polyphenyl polyisocyanate "Sumidur 44V20" (Sumika Bayer Urethane Co., isocyanate group content of 31.5%): 798g It was charged (isocyanate group equivalent 6.0mol), and heated to an internal temperature of 95 ℃ with stirring. 加熱を停止し、攪拌しながら、ブチルセルソルブ：１０６３ｇ（９．０ｍｏｌ）を内温９５～１２０℃の範囲で２時間かけて滴下した。 Stop heating, while stirring, butyl cellosolve: was added dropwise over 2 hours at a range of internal temperature 95 ~ 120 ℃ the 1063g (9.0mol). その後、加熱して内温１１５～１２０℃の範囲で５時間攪拌した。 Then, it was stirred for 5 hours at an inner temperature of a range 115 ~ 120 ℃ by heating. その後、加熱を停止し、サンプリングしてＩＲスペクトルでイソシアネート基の吸収（２２４１ｃｍ ^－１ ）の消失を確認した。 Then, the heating was stopped, followed by confirming the disappearance of absorption of isocyanate groups in the IR spectrum (2241cm ^-1) is sampled. 攪拌しながら、ブチルセルソルブ：２９０ｇを１５分間かけて滴下し、そのまま５０℃まで攪拌しながら放冷し、ブチルセルソルブでブロック化したポリメチレンポリフェニルポリイソシアネートブチルセルソルブ溶液（固形分７０％）：２１５０ｇを得た。 With stirring, butyl cellosolve: 290g was added dropwise over 15 minutes, as it is allowed to cool with stirring to 50 ℃, blocked with Butyl Cellosolve was polymethylene polyphenyl polyisocyanates butyl cellosolve solution (solid content of 70% ): I got 2150g. 計算による本溶液中のブロックイソシアネート基含量は、２．７９ｍｍｏｌ／ｇであった。 Blocked isocyanate group content of the solution by calculation was 2.79mmol / g.

＜エマルション溶液の製造＞ <Production of the emulsion solution>
製造例４０ Production Example 40
製造例３７で得たジエタノールアミン付加エポキシ樹脂ブチルセルソルブ溶液Ｂ－１（固形分６０％）：１００ｇ、製造例３９で得たポリメチレンポリフェニルポリイソシアネートブチルセルソルブ溶液（固形分７０％）：１２８ｇ、ブチルセルソルブ：２１ｇを良く混合し、基体樹脂（Ｂ）及び硬化剤（Ｃ）の固形分６０％ブチルセルソルブ溶液を調製した。 Diethanolamine obtained in Production Example 37 added epoxy resins butyl cellosolve solution B-1 (solid content 60%): 100g, polymethylene polyphenyl polyisocyanates butyl cellosolve solution obtained in Production Example 39 (solid content 70%): 128g , butyl cellosolve: 21g were mixed well to prepare a 60% solids butyl cellosolve solution of the base resin (B) and curing agent (C).
ＴＫホモミキサーMARKII2.5型（プライミクス製）を備えた３Ｌビーカーに、イオン交換水：８８０ｇ、酢酸：３．６ｇ、ブチルセルソルブ：１３ｇを仕込み、１０００ｒｐｍで攪拌混合した。 The 3L beaker equipped with a TK homomixer MARKII2.5 type (manufactured by Primix), ion-exchanged water: 880g, acetic acid: 3.6g, Butyl cellosolve: charged 13g, were mixed and stirred at 1000rpm. ホモミキサー回転数を１２０００ｒｐｍとし、内温を１５～２０℃に保ちながら、上記基体樹脂（Ｂ）及び硬化剤（Ｃ）のブチルセルソルブ溶液を６時間かけて滴下し、そのまま、同温度範囲で６時間攪拌し、固形分１３％のエマルション溶液１：１１４５ｇを得た。 A homomixer rotating speed is set to 12000rpm, while keeping the inner temperature at 15 ~ 20 ℃, it was added dropwise over butyl cellosolve solution for 6 hours of the base resin (B) and curing agent (C), without, at the same temperature range It was stirred for 6 hours, a solid content of 13% emulsion solution 1: to obtain a 1145g.

製造例４１ Production Example 41
製造例３８で得たジエタノールアミン付加エポキシ樹脂ブチルセルソルブ溶液Ｂ－２（固形分６０％）：１００ｇ、製造例３９で得たポリメチレンポリフェニルポリイソシアネートブチルセルソルブ溶液（固形分７０％）：１００ｇ、ブチルセルソルブ：１７ｇを良く混合し、基体樹脂（Ｂ）及び硬化剤（Ｃ）の固形分６０％ブチルセルソルブ溶液を調製した。 Production Example 38 of diethanolamine was obtained by adding an epoxy resin butyl cellosolve solution B-2 (solid content 60%): 100g, polymethylene polyphenyl polyisocyanates butyl cellosolve solution obtained in Production Example 39 (solid content 70%): 100g , butyl cellosolve: 17g were mixed well to prepare a 60% solids butyl cellosolve solution of the base resin (B) and curing agent (C).
ＴＫホモミキサーMARKII2.5型（プライミクス製）を備えた３Ｌビーカーに、イオン交換水：７７０ｇ、酢酸：２ｇ、ブチルセルソルブ：１１ｇ仕込み、１０００ｒｐｍで攪拌混合した。 The 3L beaker equipped with a TK homomixer MARKII2.5 type (manufactured by Primix), ion-exchanged water: 770g, acetic acid: 2g, Butyl cellosolve: 11g were charged, and mixed and stirred at 1000rpm. ホモミキサー回転数を１２０００ｒｐｍとし、内温を１５～２０℃に保ちながら、上記基体樹脂（Ｂ）及び硬化剤（Ｃ）のブチルセルソルブ溶液を６時間かけて滴下し、そのまま、同温度範囲で６時間攪拌し、固形分１３％のエマルション溶液２：１０００ｇを得た。 A homomixer rotating speed is set to 12000rpm, while keeping the inner temperature at 15 ~ 20 ℃, it was added dropwise over butyl cellosolve solution for 6 hours of the base resin (B) and curing agent (C), without, at the same temperature range It was stirred for 6 hours, a solid content of 13% emulsion solution 2: to obtain a 1000g.

＜顔料触媒分散ペーストの製造＞ <Production of pigment catalyst dispersion paste>
製造例３７で得たジエタノールアミン付加エポキシ樹脂ブチルセルソルブ溶液Ｂ－１（固形分６０％）：５００ｇ、酢酸：１８ｇ、イオン交換水：６０５ｇ、「ノニオンＫ－２２０」（日油製、界面活性剤）：７ｇを良く混合し顔料触媒分散ペースト用溶液：１１３０ｇ（固形分２６．５％）を調製した。 Diethanolamine added epoxy resins butyl cellosolve solution B-1 obtained in Production Example 37 (solid content 60%): 500g, acetic acid: 18g, ion-exchanged water: 605g, "Nonion K-220" (manufactured by NOF, surfactants ): 7g well mixed pigment catalyst dispersion paste solution: 1130g (solid content 26.5%) was prepared.

製造例Ｐ１ Preparation Example P1
攪拌機を備えた１００ｍＬフラスコに、前記顔料分散ペースト用溶液：２２．５ｇ、イオン交換水：５．５ｇ、製造例１で得たチタン化合物（Ａ）Ｔ１：５．０ｇを仕込み、１０分間攪拌混合した。 In 100mL flask equipped with a stirrer, the pigment paste solution: 22.5g, ion-exchanged water: 5.5g, titanium compound obtained in Preparation Example 1 (A) T1: were charged 5.0g, stirring and mixing 10 minutes It was. そこへガラスビーズ（粒子径２．５ｍｍ～３．５ｍｍ）：６０ｇを加え、そのまま２時間攪拌し、ガラスビーズを濾別し、顔料触媒分散ペーストＰ１を得た。 There to the glass beads (diameter 2.5mm ~ 3.5mm): 60g was added, as it is stirred for 2 hours, the glass beads were filtered off to obtain a pigment dispersion paste catalyst P1.

製造例Ｐ２～Ｐ４５ Production Example P2 ~ P45

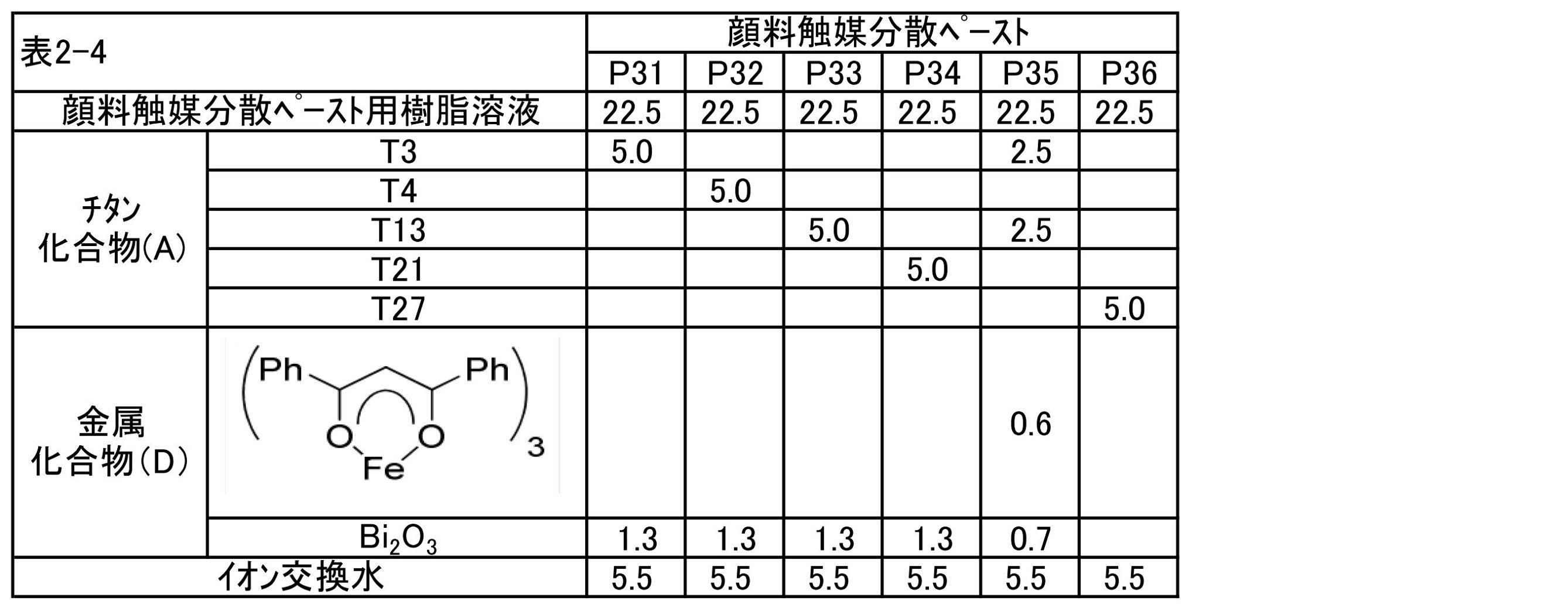

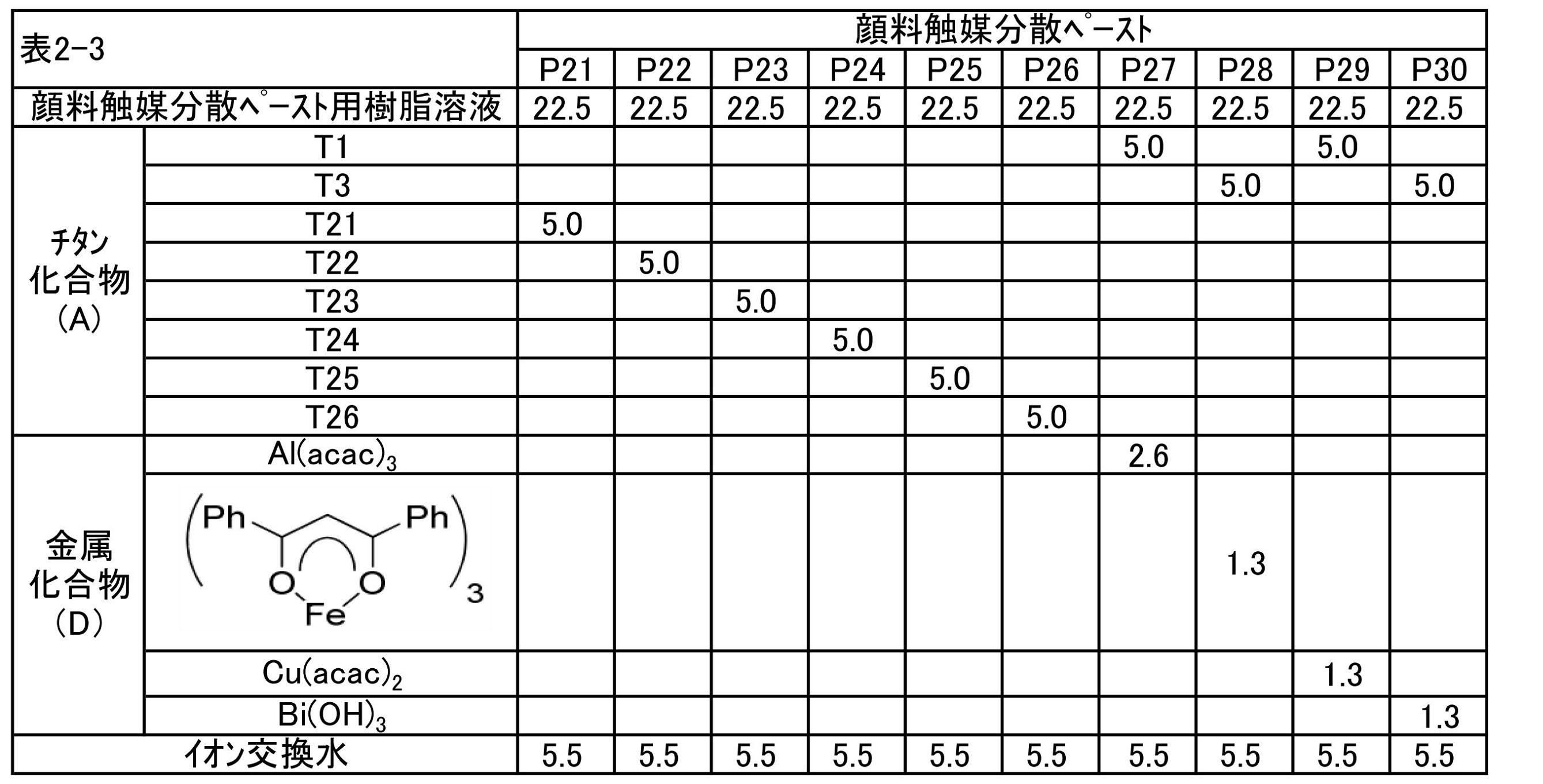

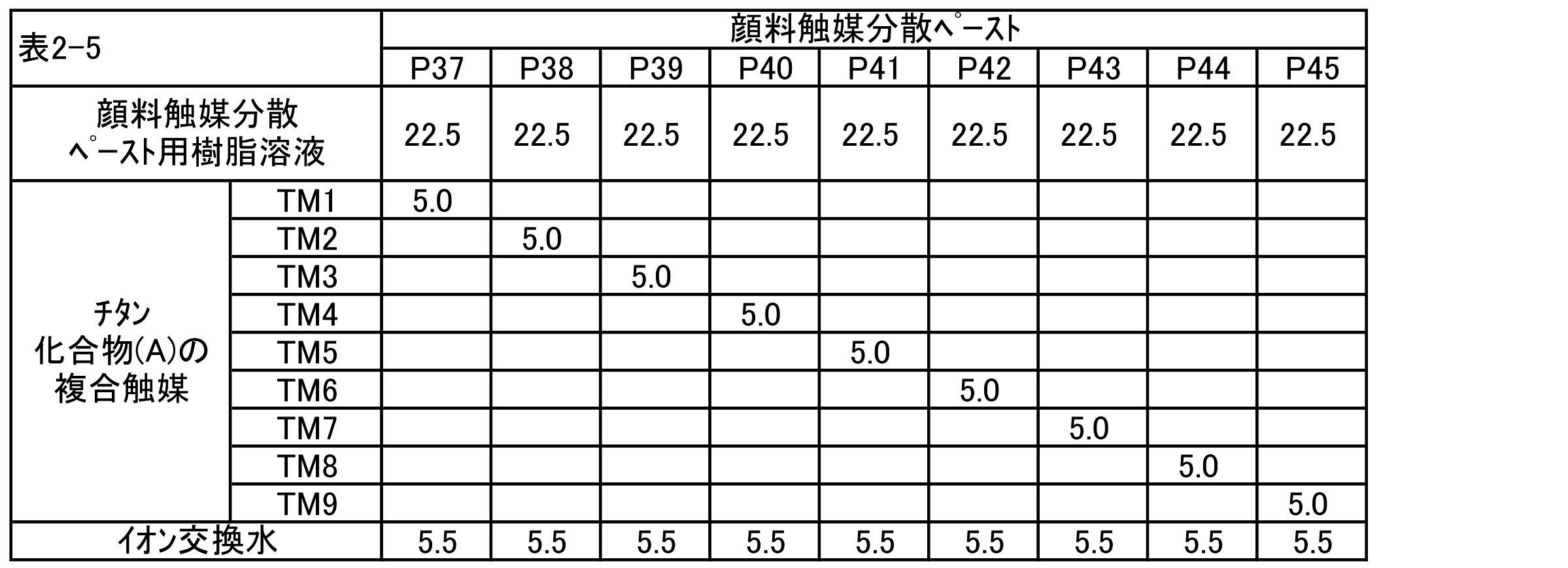

チタン化合物（Ａ）又はその複合触媒の種類、量、他の添加物の種類、量を表２－１～表２－５に示すように変更し、製造例Ｐ１と同様の方法で顔料触媒分散ペーストＰ２～Ｐ４５を得た。 The titanium compound (A) or the type of the composite catalyst, the amount, the type of other additives, the amount was changed as shown in Table 2-1 through Table 2-5, the pigment catalyst dispersion in the same manner as in Preparation Example P1 We got the paste P2 ~ P45.

比較製造例ＲＰ１、ＲＰ２ Comparative Production Example RP1, RP2

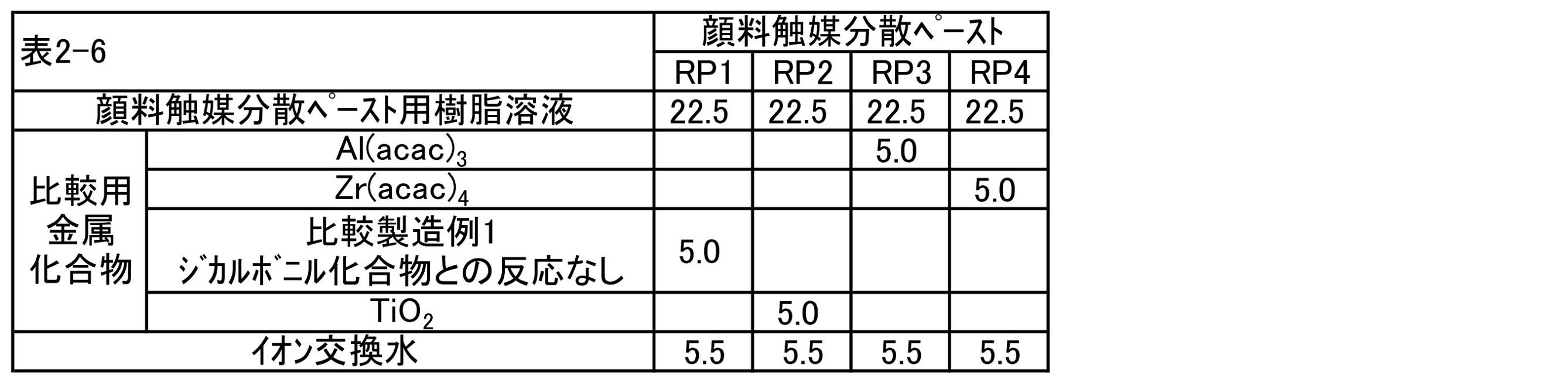

表２－６に示すように、本発明のチタン化合物の代わりに、比較製造例１のチタンホウ素化合物：５．０ｇ、二酸化チタンＴｉＯ _２ ：５．０ｇ使用して、製造例Ｐ１と同様の方法で顔料触媒分散ペーストＲＰ１、ＲＰ２を得た。 As shown in Table 2-6, in place of the titanium compound of the present invention, Chitanhou containing compound of Comparative Production Example 1: 5.0g, titanium dioxide _TiO 2: to 5.0g using the same method as in Production Example P1 in we got a pigment catalyst dispersion paste RP1, RP2.

比較製造例ＲＰ３ Comparative Production Example RP3
表２－６に示すように、本発明のチタン化合物の代わりに、トリス（２，４－ペンタジオナト）アルミニウム（III）５．０ｇを使用して製造例Ｐ１と同様の方法で顔料触媒分散ペーストＲＰ３を得た。 As shown in Table 2-6, in place of the titanium compound of the present invention, tris (2,4 Pentajionato) aluminum (III) 5.0g of a pigment dispersion paste catalyst in the same manner as in Preparation Example P1 using RP3 The I got.

比較製造例ＲＰ４ Comparative Production Example RP4
表２－６に示すように、本発明のチタン化合物の代わりに、特許文献５に記載されているテトラキス（２，４－ペンタジオナト）ジルコニウム（ＩＶ）：５．０ｇを使用して、製造例Ｐ１と同様の方法で顔料触媒分散ペーストＲＰ４を得た。 As shown in Table 2-6, in place of the titanium compound of the present invention, tetrakis described in Patent Document 5 (2,4 Pentajionato) zirconium (IV): using 5.0g, and Preparation Examples P1 We got a pigment catalyst dispersion paste RP4 in the same manner as.

比較製造例ＲＰ５ Comparative Production Example RP5
本発明のチタン化合物の代わりに、酢酸亜鉛：５．０ｇを使用して製造例Ｐ１と同様の方法で顔料触媒分散ペーストの製造を試みたが、増粘ゲル化して濾過ができなくなった。 Instead of the titanium compound of the present invention, zinc acetate: While attempting to manufacture pigment catalyst dispersed paste in the same manner as in Preparation Example P1 using 5.0g, can no longer be filtered by thickening and gelling.

＜電着塗料組成物の製造１：エマルション溶液と顔料触媒分散ペーストの混合による製造＞ <Production of electrodeposition coating composition 1: preparation by mixing of the emulsion solution and the pigment catalyst dispersion paste>
実施例１～４０及び４２～５１及び比較例１～８ Examples 1-40 and 42-51 and Comparative Examples 1-8

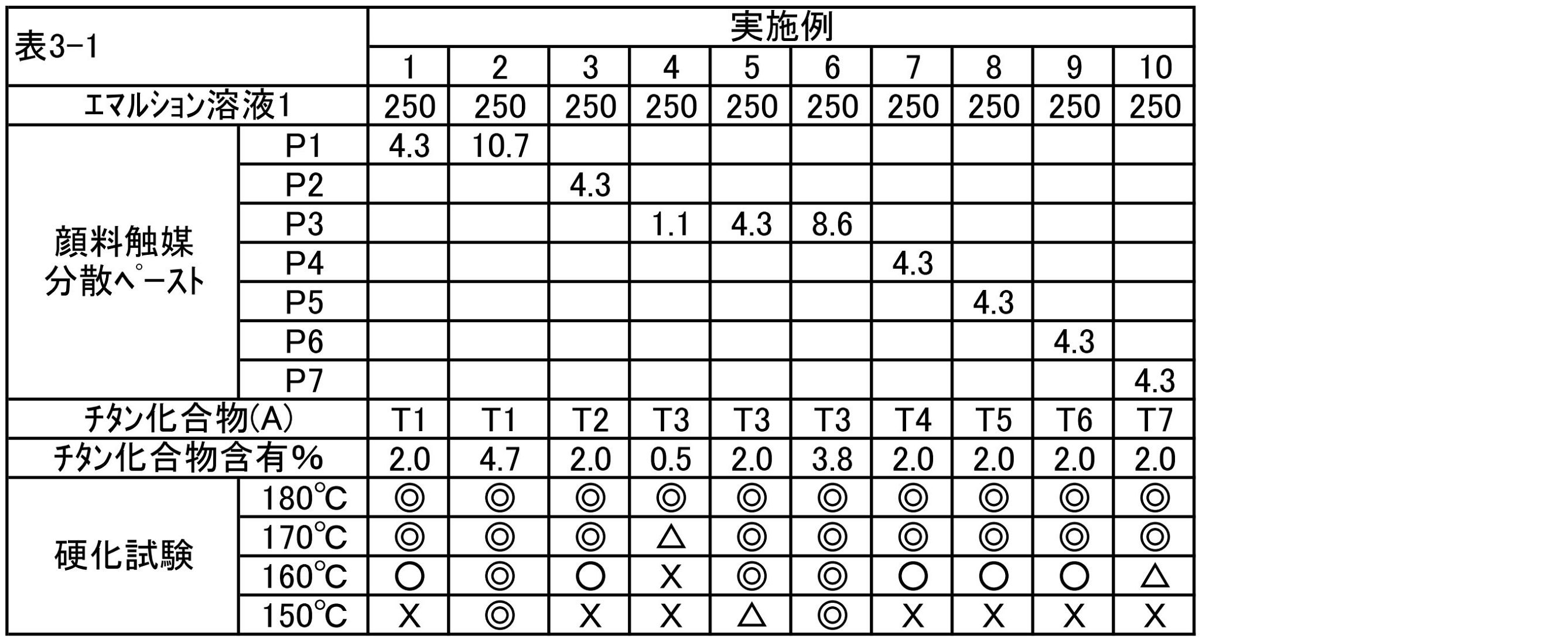

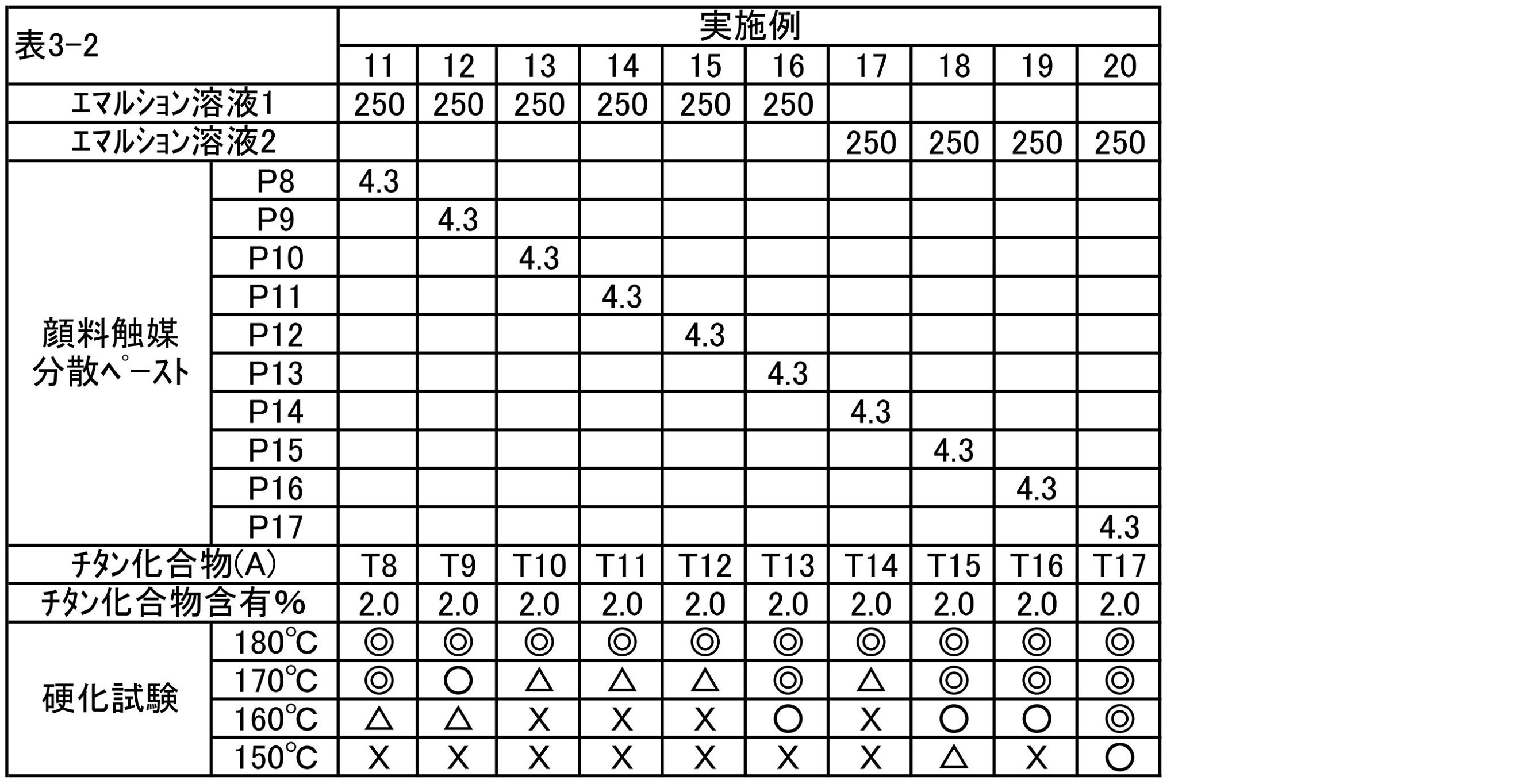

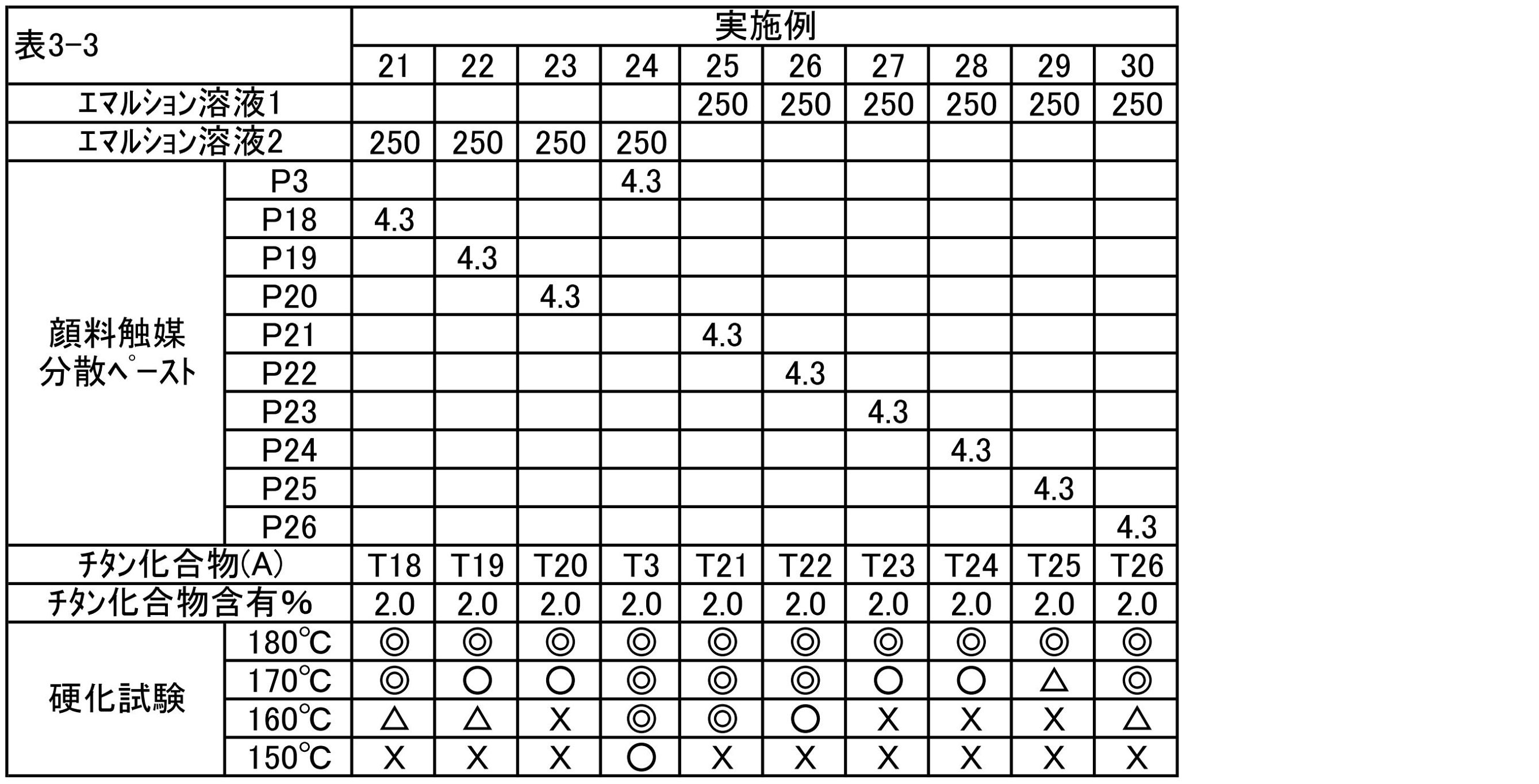

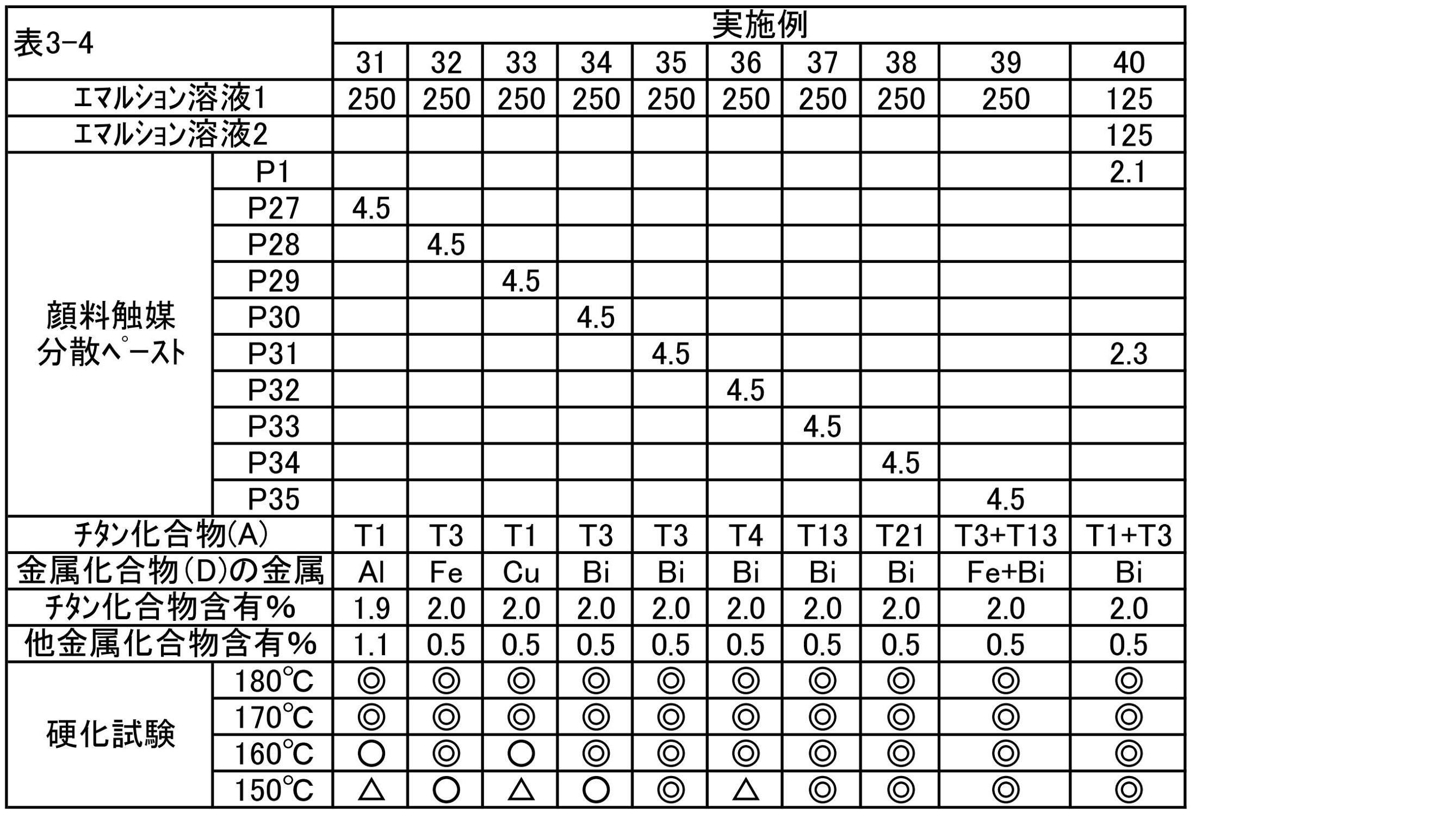

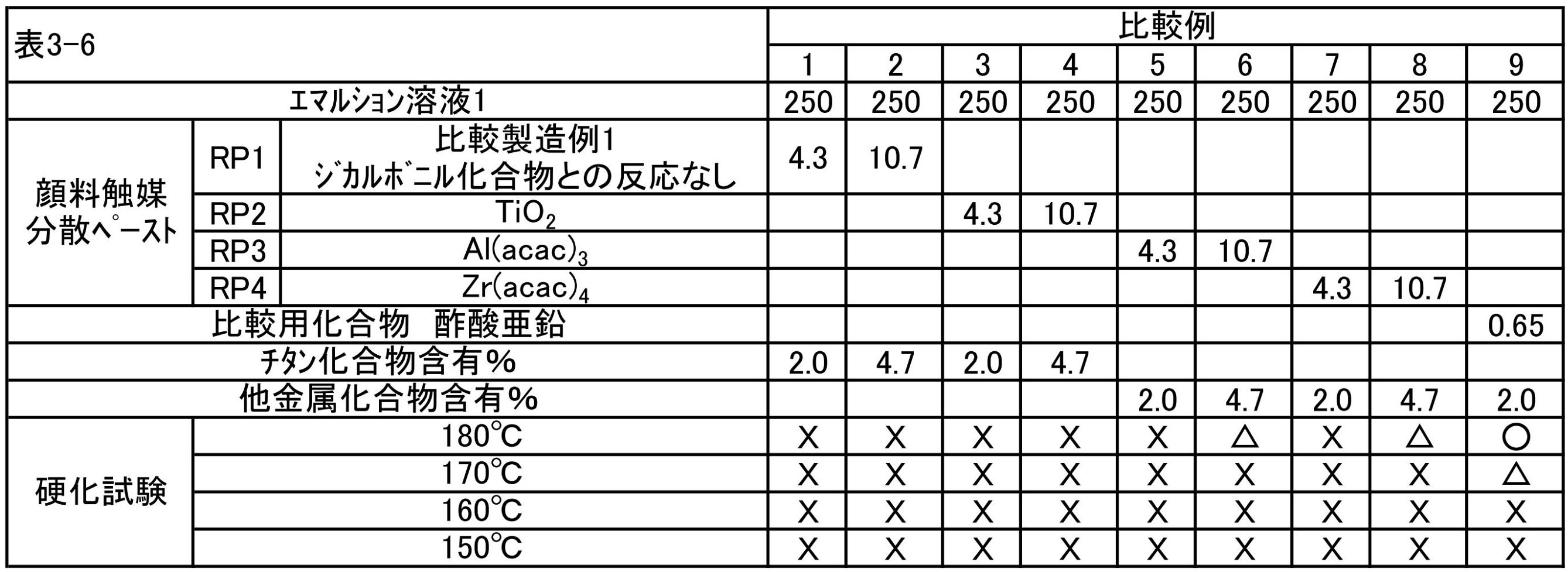

表３－１～表３－６に示す成分を、これらの表に示す割合（質量部）で配合し、混合分散することにより電着塗料組成物を製造した。 The components shown in Table 3-1 through Table 3-6, were blended in proportions shown in these tables (parts by mass) to prepare a electrodeposition coating composition by mixing the dispersion.

＜電着塗料組成物の製造２：エマルション溶液と触媒化合物の一括混合による製造＞ <Preparation of electrodeposition coating composition 2: preparation by batch mixing the emulsion solution and the catalyst compound>
実施例４１ Example 41

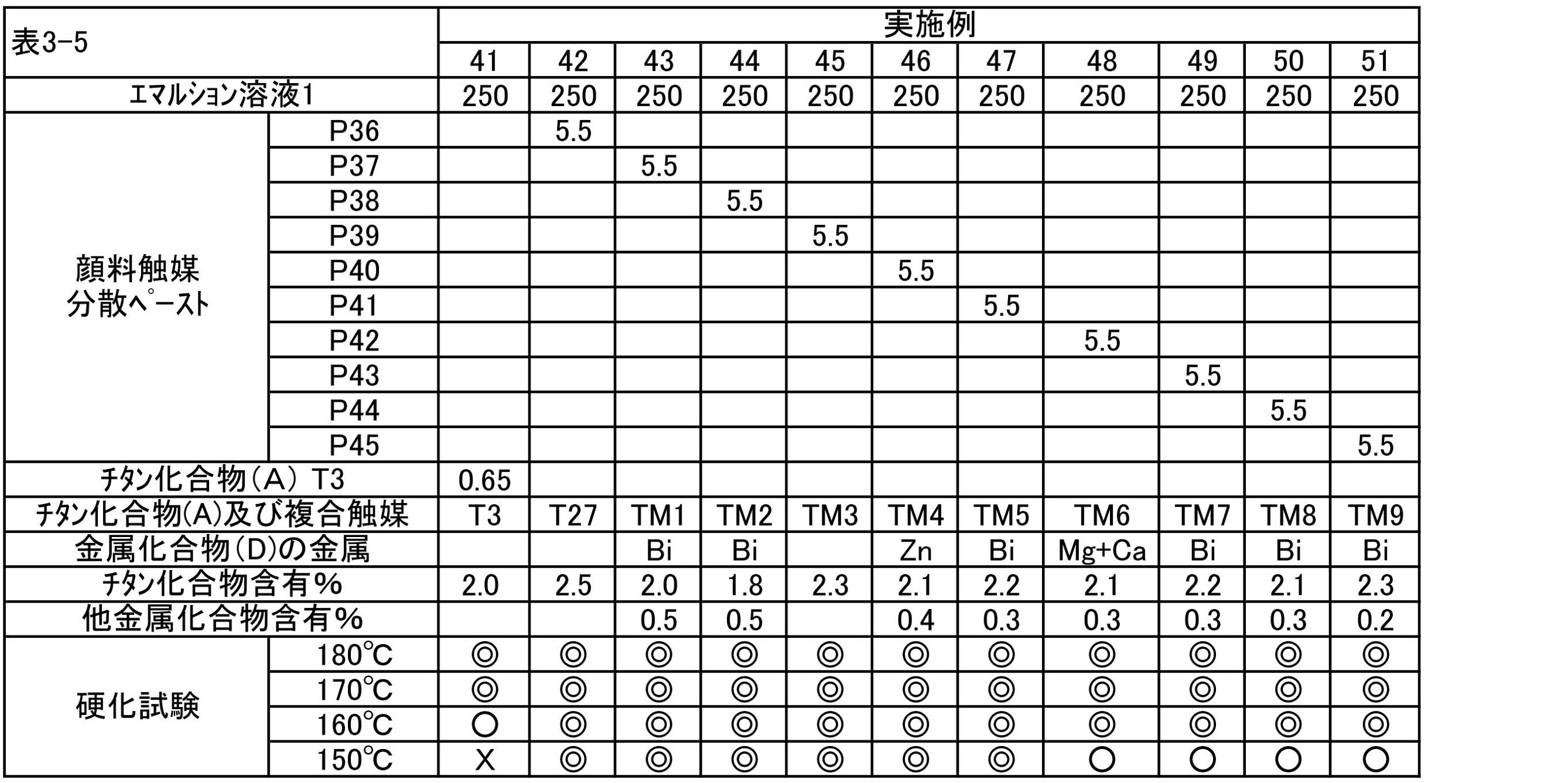

表３－５に示すエマルション溶液と、チタン化合物（Ａ）Ｔ３を、表３－５に示す割合（質量部）で配合し、混合分散することにより電着塗料組成物を製造した。 And an emulsion solution shown in Table 3-5, the titanium compound (A) T3, were blended in a ratio (parts by weight) shown in Table 3-5, were prepared electrodeposition coating compositions by mixing and dispersing.

比較例９ Comparative Example 9
表３－６に示すエマルション溶液と、本発明のチタン化合物の代わりに、酢酸亜鉛を、表３－６に示す割合（質量部）で配合し、混合分散することにより電着塗料組成物を製造した。 And an emulsion solution shown in Table 3-6, in place of the titanium compound of the present invention, zinc acetate, and mixed at a ratio (part by mass) shown in Table 3-6, to produce the electrodeposition coating compositions by mixing and dispersing It was.

＜電着塗装、硬化性確認試験＞ <Electrodeposition coating, the curable confirmation test>
実施例１～５１及び比較例１～９で得られた電着塗料組成物中に、「パルボンドＬ３０８０」（日本パーカライジング製、リン酸亜鉛処理剤）で化成処理した０．８ｘ７０ｘ１５０ｍｍの冷間圧延鋼板（日本テストパネル社製標準試験板、（社）日本防錆技術協会認定品）を浸漬し、これを陰極として電着塗装を行った。 The electrodeposition coating composition obtained in Examples 1-51 and Comparative Examples 1-9, "Palbond L3080" (Nippon Parkerizing Co., Ltd., zinc phosphate treatment agent) cold-rolled steel sheet 0.8x70x150mm that chemical conversion treatment with It was immersed (Nippon Test Panel Co., Ltd. Standard test plate, the Japan Technical Association of anticorrosive approved), followed by electrodeposition coating it as a cathode. 電着条件は、電圧３００Ｖ、１５秒通電、電着槽内塗料温度２０～３０℃で実施した。 Electrodeposition conditions, voltage 300V, 15 seconds energized, was carried out within the paint temperature 20 ~ 30 ℃ electrodeposition bath. 電着塗装した塗膜はイオン交換水で水洗し６時間風乾した。 The electrodeposition coating the coating was dried for 6 hours wind was washed with ion-exchanged water. その後、該試験板をギヤーオーブン（エスペック製、ＧＰＨＨ－２０２型）にて加熱焼き付けを行った。 Then, the test plate gear oven (Espec, GPHH-202 type) it was heated baking in. 焼き付け条件は、１８０℃／２０分、１７０℃／２０分、１６０℃／２０分、１５０℃／２０分、各条件該試験板３枚ずつで実施した。 Baking conditions, 180 ℃ / 20 min, 170 ℃ / 20 min, 160 ℃ / 20 min, 150 ℃ / 20 minutes, was carried out in three pieces each condition the test plate. 乾燥塗膜の膜厚は約２０μｍであった。 The thickness of the dry film was about 20μm.
得られた各電着塗膜を、メチルイソブチルケトンに浸したガーゼで約２ｋｇ／ｃｍ ^３の圧力で３０回擦り、外観を目視で判定し、以下の基準で塗膜の硬化性を評価した。 The obtained each electrodeposition coating film, was rubbed 30 times at a pressure of about 2kg / cm ³ with gauze soaked in methyl isobutyl ketone, it determines the appearance was visually evaluated the curing of the coating film by the following criteria. 結果を表３－１～表３－６に示す。 Results I shown in Table 3-1 and Table 3-6.
◎：全く変化なし○：塗膜表面の光沢低下△：ガーゼに塗膜溶解物による着色が顕著で、かつ塗膜表面に傷がつくＸ：塗膜が溶解し、試験板素地が露出 ◎: absolutely no change ○: the coating film surface gloss reduction △: coloring is remarkable by coating lysate in gauze, and X scratched surface of the coating: The coating film dissolved, test plate green body is exposed

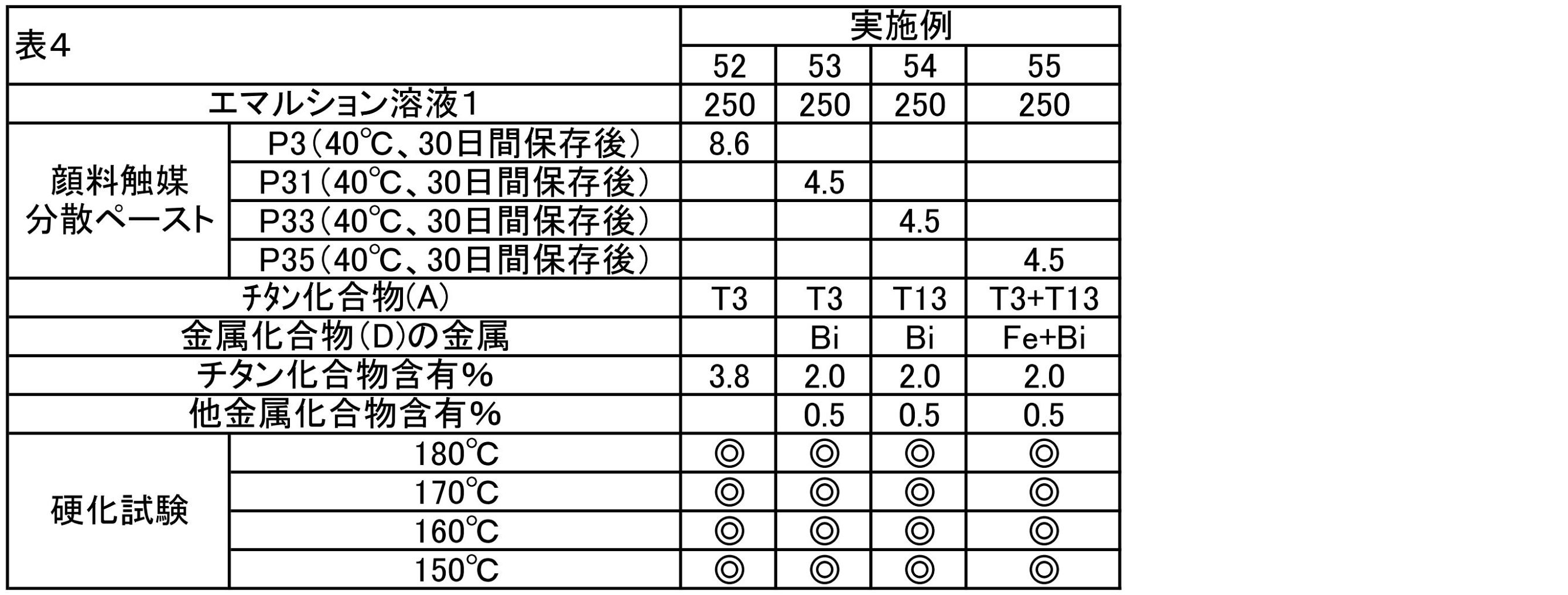

なお、表３－１～表３－６に及び表４おいて、「チタン化合物含有％」は、電着塗料組成物中の基体樹脂（Ｂ）及び硬化剤（Ｃ）ブロックイソシアネートの合計固形分に対するチタン化合物（Ａ）及び比較チタン化合物の質量％を示し、「他金属化合物含有％」は、電着塗料組成物中の基体樹脂（Ｂ）及び硬化剤（Ｃ）ブロックイソシアネートの合計固形分に対する他の金属化合物（Ｄ）の質量％を示す。 In addition, Table 3-1 and Table 3-6 to Oyobi Table 4 Oite, "titanium compound containing percent", electrodeposition paint composition of the base resin (B) and curing agent (C) total solid block isocyanate worth It indicates the weight percent of the titanium compound (A) and a comparative titanium compound to the "other metal compound-containing percent", for the base resin (B) and the curing agent of the electrodeposition coating composition (C) blocks the total solids content of the isocyanate It shows the weight percent of other metal compound (D). なお、チタン化合物（Ａ）の複合触媒を用いた場合、ＩＣＰ発光分析により、複合触媒中のチタン元素含量分析値（％）、他金属元素含量分析値（％）を得て、これらの分析値と複合触媒の収量より、複合触媒中の対応するチタン化合物（Ａ）の含量、他金属化合物の含量を算出した。 In the case of using a composite catalyst of the titanium compound (A), by ICP emission spectroscopy, a titanium element content analysis value in the composite catalyst (%) to afford other metallic elements content analysis value (%), these analytical values and than the yield of the composite catalyst, the content of the corresponding titanium compound in the composite catalyst (A), we have to calculate the content of other metal compounds. 算出したチタン化合物（Ａ）、他金属化合物（Ｄ）の値より、電着塗料組成物中の基体樹脂（Ｂ）及び硬化剤（Ｃ）ブロックイソシアネートの合計固形分に対する質量％を算出した。 The calculated titanium compound (A), other metal compounds than the value of (D), was calculated by mass% with respect to the base resin (B) and the curing agent of the electrodeposition coating composition (C) blocks the total solids content of the isocyanate.

＜顔料触媒分散ペースト中の触媒安定性試験＞ <Catalyst stability test of pigment catalyst dispersion paste>
製造例Ｐ３、Ｐ３１、Ｐ３３、Ｐ３５で得た顔料触媒分散ペーストをガラス製サンプル瓶に入れ密栓し、４０℃恒温槽で３０日間保存した。 The pigment dispersion paste catalyst obtained in Preparation Example P3, P31, P33, P35 are sealed into a glass-made sample bottle, and stored for 30 days at 40 ℃ constant temperature bath. 全てのサンプルの外観に変化はなかった。 Change the appearance of all of the sample did not. これらのペーストを使用して、実施例６、実施例３５、実施例３７、実施例３９と同一条件で電着塗料組成物を製造し、前記電着塗装硬化性確認試験２回目を行った。 Using these pastes, Example 6, Example 35, Example 37, to produce an electrodeposition coating composition under the same conditions as in Example 39 was subjected to the electrodeposition coating curable confirmation tests 2nd. 結果を表４に示す。 Results I shown in Table 4. 硬化性確認試験において、１回目、２回目の差がなく、本発明のチタン化合物を含む顔料触媒分散ペーストが上記期間安定で、電着塗装において、１回目と同様の高い硬化触媒性能を発揮することを確認した。 In the curable confirmation test, first, there is no difference between the second time, the pigment catalyst dispersed paste containing a titanium compound of the present invention is the above-mentioned period stable, the electrodeposition coating, to exhibit a high like the first curing catalyst performance that it was confirmed.
